- Unités de commande et de signalisation

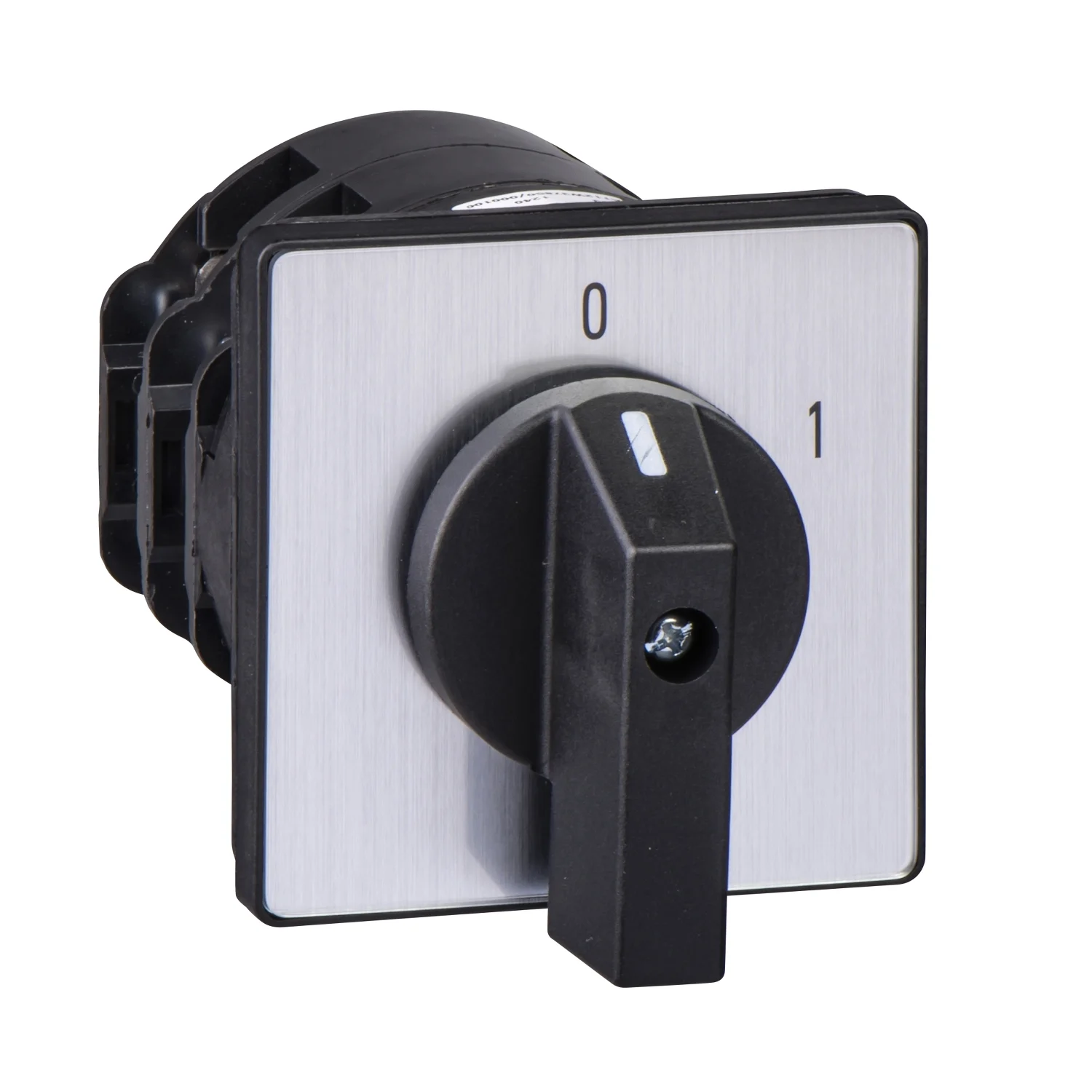

Harmony – inverseur à came – 4 pôles – 60° – 115A – fixation par vis
Réf : K115H004UP
Principale
| Gamme de produits | Harmony K |
|---|---|
| Fonction produit | Commutateur à came complet |
| Nom de composant | K115 |
| [Ith] courant thermique conventionnel | 115 A |
| Emplacement de montage | Façade |
| Mode de fixation | 4 trous |
| type de tête du contrôleur à came | Avec plastron 88 x 88 mm |
| type d’unité de commande | Noir poignée |
| cadenassage de la commande rotative | Sans |
| présentation de l’étiquette | Avec métallisé marquage, 1 – 0 – 2 noir marquage |
| fonction du commutateur | Commutateur |
| Rappel | Sans |
| position 0 | Avec position Off |
| Description des pôles | 4P |
| positions angulaires | Droite : 0° – 60° Gauche : 0° – 300° |
| Degré de protection IP | IP40 se conformer à IEC 529 IP40 se conformer à NF C 20-010 |
Complémentaires
| angle de commutation | 60 ° |
|---|---|
| [Ui] tension d’isolement | 690 V (degré de pollution 3) se conformer à EN 60947-1 690 V (degré de pollution 3) se conformer à IEC 60947-1 |
| puissance assignée d’emploi en W | 13000 W AC-3, 380/440 V monophasé se conformer à EN/IEC 60947-3 15000 W AC-23A, 220/240 V monophasé se conformer à EN/IEC 60947-3 15000 W AC-3, 220/240 V 3 phases se conformer à EN/IEC 60947-3 22000 W AC-23A, 380/440 V monophasé se conformer à EN/IEC 60947-3 30000 W AC-23A, 220/240 V 3 phases se conformer à EN/IEC 60947-3 30000 W AC-3, 380/440 V 3 phases se conformer à EN/IEC 60947-3 30000 W AC-3, 660/690 V 3 phases se conformer à EN/IEC 60947-3 3700 W AC-3, 110 V monophasé se conformer à EN/IEC 60947-3 45000 W AC-23A, 380/440 V 3 phases se conformer à EN/IEC 60947-3 5500 W AC-23A, 110 V monophasé se conformer à EN/IEC 60947-3 65000 W AC-23A, 660/690 V 3 phases se conformer à EN/IEC 60947-3 7500 W AC-3, 220/240 V monophasé se conformer à EN/IEC 60947-3 |
| [Ie] courant assigné d’emploi en CA | 100 A AC-21A se conformer à EN/IEC 60947-3 |
| courant de court-circuit | 15000 A |
| protection contre les courts-circuits | 125 A cartouche fusible, type gG |
| [Uimp] tension assignée de tenue aux chocs | 6 kV se conformer à EN 947-1 6 kV se conformer à IEC 947-1 |
| Fonctionnement des contacts | À action dépendante |
| Ouverture positive | Avec |
| raccordement électrique | Borniers à vis-étrier captives souple, capacité de serrage: 1 x 25 mm² Borniers à vis-étrier captives rigide, capacité de serrage: 1 x 35 mm² |
| Couple de serrage | 2,5 N.m |
| pouvoir de commutation en mA | 100000 mA CC à 140 V 3 contact(s) pour résistive charge (D = 1 ms) 100000 mA CC à 24 V 1 contact(s) pour inductive charge (D = 50 ms) 100000 mA CC à 48 V 1 contact(s) pour résistive charge (D = 1 ms) 100000 mA CC à 48 V 2 contact(s) pour inductive charge (D = 50 ms) 100000 mA CC à 70 V 3 contact(s) pour inductive charge (D = 50 ms) 100000 mA CC à 95 V 2 contact(s) pour résistive charge (D = 1 ms) 115000 mA CC à 24 V 1 contact(s) pour résistive charge (D = 1 ms) 115000 mA CC à 48 V 2 contact(s) pour résistive charge (D = 1 ms) 115000 mA CC à 70 V 3 contact(s) pour résistive charge (D = 1 ms) 33000 mA CC à 30 V 1 contact(s) pour inductive charge (D = 50 ms) 33000 mA CC à 60 V 2 contact(s) pour inductive charge (D = 50 ms) 33000 mA CC à 90 V 3 contact(s) pour inductive charge (D = 50 ms) |
| Endurance mécanique | 300000 cycle |
| Largeur hors tout CAO | 88 mm |
| Hauteur hors tout CAO | 88 mm |
| Profondeur hors tout CAO | 181 mm |
| Poids du produit | 0,75 kg |
Environnement
| normes | EN/IEC 60947-3 |
|---|---|
| certifications du produit | CULus 120 V 5 hp monophasé CULus 240 V 10 hp monophasé CULus 240 V 20 hp 3 phases CULus 480 V 30 hp 3 phases |
| Traitement de protection | TC |
| Température de fonctionnement | -25…55 °C |
| Température ambiante de stockage | -40…70 °C |
