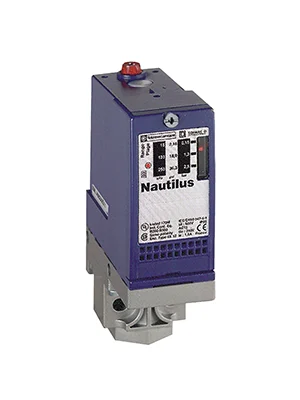

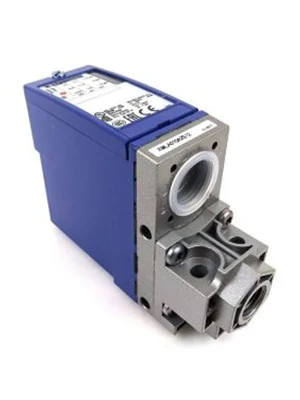

OsiSense XML-A – pressostat – 10bar – écart fixe 1 seuil – 1 OF
| Gamme de produits | OsiSense XM |
|---|---|
| Fonction produit | Détecteur de pression électromécanique |
| capteur de pression | Détecteur de pression électromécanique |
| Nom de l’appareil | XMLA |
| taille de capteur de pression | 10 bar |
| fluide contrôlé | Air (0…70 °C) Eau douce (0…70 °C) Huile hydraulique (0…70 °C) |
| type de raccordement hydraulique | G 1/4 (femelle) se conformer à ISO 228 |
| raccordement électrique | Borniers à vis-étrier, 1 x 0,5…2 x 2,5 mm² 1 connecteur ISO M20 |
| Jauge AWG | AWG 20 à AWG 14 |
| entrée de câble | Presse-étoupe 7…13 mm |
| description des contacts | 1 F/O |
| Application spécifique du produit | – |
| type d’opération de détecteur de pression | Détection d’un seuil unique |
| Type de circuit | Télécommande |
| type d’écart | Différentiel fixe |
| affichage local | Avec |
| plage réglage d’un paramètre supérieur | 0,6…10 bar |
| plage réglage d’un paramètre inférieur | 0,1…9,5 bar |
| pression accidentelle maximum permise | 22,5 bar |
| pression de rupture | 45 bar |
| actionneur pression | Membrane |
| matière en contact avec le fluide | FPM, FKM Alliage de zinc |
| matière du coffret | Alliage de zinc |
| courant nominal | 3 A, B300, AC-15 (Ue = 120 V) se conformer à EN/IEC 60947-5-1 1,5 A, B300, AC-15 (Ue = 240 V) se conformer à EN/IEC 60947-5-1 0,1 A, R300, DC-13 (Ue = 250 V) se conformer à EN/IEC 60947-5-1 |
| écart naturel bas de plage | 0,5 bar (+/- 0,05 bar) |
|---|---|
| écart naturel haut de plage | 0,5 bar (+/- 0,05 bar) |
| surpression admissible par cycle | 12,5 bar |
| type de bornier | 4 bornes |
| vitesse de commande maxi | 120 cyc/mn |
| précision de répétition | 2 % |
| [Ui] tension d’isolement | 300 V se conformer à UL 508 500 V se conformer à EN/IEC 60947-1 300 V se conformer à CSA C22.2 No 14 |
| [Uimp] tension assignée de tenue aux chocs | 6 kV se conformer à EN/IEC 60947-1 |
| Manœuvre des contacts auxiliaires | À action brusque |
| Matériau des contacts | Contacts en argent |
| résistance maximale entre bornes | 25 mOhm se conformer à CEI 255-7 catégorie 3 25 mOhm se conformer à NF C 93-050 méthode A |
| protection contre les courts-circuits | 10 A cartouche fusible, type gG (gl) |
| Endurance mécanique | 5000000 cycle |
| Réglage | Externe |
| Hauteur | 113 mm |
| Profondeur | 75 mm |
| Largeur | 35 mm |
| Poids du produit | 0,685 kg |
| Normes | UL 508 EN/IEC 60947-5-1 CSA C22.2 No 14 CE |
|---|---|
| Certifications du produit | LROS (Lloyds register of shipping) CCC CSA UL EAC BV |
| traitement de protection | TC version standard |
| Température de fonctionnement | -25…70 °C |
| Température ambiante de stockage | -40…70 °C |
| Position de montage | Toutes positions |
| Tenue aux vibrations | 4 gn (f = 30…500 Hz) se conformer à CEI 60068-2-6 |
| tenue aux chocs mécaniques | 50 gn se conformer à CEI 60068-2-27 |
| Classe de protection contre les chocs électriques | Classe I se conformer à IEC 1140 Classe I se conformer à IEC 536 Classe I se conformer à NF C 20-030 |
| Degré de protection IP | IP66 se conformer à EN/IEC 60529 |
