- Équipements
|
Caractéristiques mécaniques
|
|
|

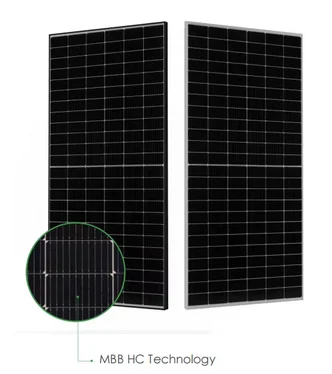

Type de cellule
|
Type P Monocristallin
|
|
Nbre de demi-cellules
|
144 (6×24)
|
|
Dimensions
|
2278 × 1134 × 30mm (89.69 × 44.65 × 1.18 pouces)
|
|
Poids
|
27 kg (59.52 lb)
|
|

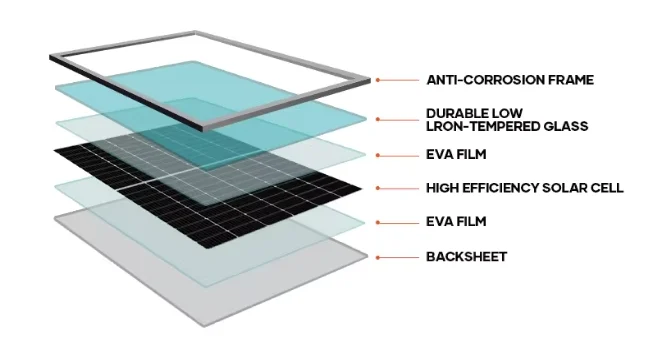

Verre avant
|
3.2mm, revêtement anti-reflet,
Transmission élevée, bas fer, verre trempé |
|

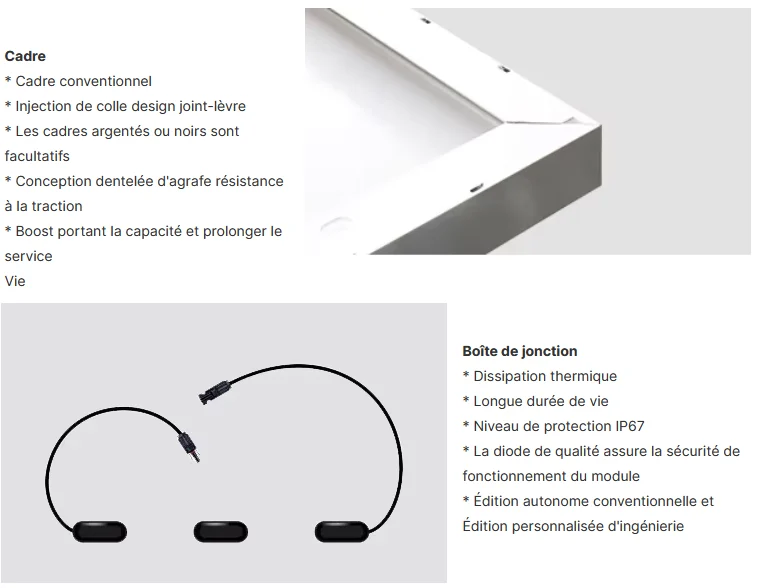

Cadre
|
Alliage d’aluminium anodisé
|
|

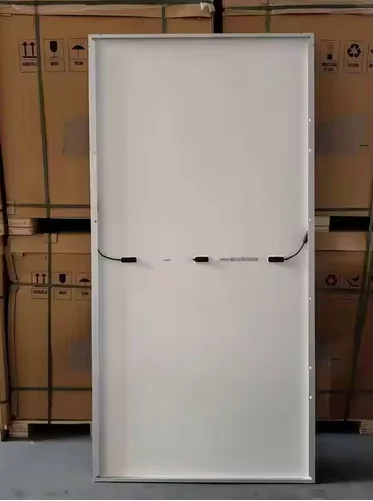

Boîte de jonction
|
IP68 évalué
|
|
Câbles de sortie
|
TÜV 1×4.0mm2,(+) 400mm, (-) 200mm ou longueur personnalisée
|
|
SPÉCIFICATIONS
|
||||||
|
Type de module
|
Référence:
|
|||||
|
STC
|
||||||
|
Puissance maximale (Pmax)
|
555Wp
|
|||||
|
Tension maximale de puissance (Vmp)
|
40.99V
|
|||||
|
Courant de puissance maximale (Imp)
|
13.54A
|
|||||
|
Tension en circuit ouvert (COV)
|
49.72V
|
|||||
|
Courant de court-circuit (Isc)
|
14.12A
|
|||||
|
Efficacité du module STC (%)
|
21.48%
|
|||||
|
Température de fonctionnement (℃)
|
-40℃~+85℃
|
|||||
|
Tension maximale du système
|
1000/1500VDC (CEI)
|
|||||
|
Classe nominale maximale des fusibles en série
|
25A
|
|||||
|
Tolérance de puissance
|
0~+3%
|
|||||
|
Coefficients de température Pmax
|
-0.35%/℃
|
|||||
|
Coefficients de température de Voc
|
-0.28%/℃
|
|||||
|
Coefficients de température de l’Isc
|
0.048%/℃
|
|||||
|
Température de fonctionnement nominale de la cellule (NOCT)
|
45±2℃
|
|||||
|
SPÉCIFICATIONS
|
||||||
|
Type de module
|
Référence:
|
|||||
|
STC
|
||||||
|
Puissance maximale (Pmax)
|
560Wp
|
|||||
|
Tension maximale de puissance (Vmp)
|
41.09V
|
|||||
|
Courant de puissance maximale (Imp)
|
13.63A
|
|||||
|
Tension en circuit ouvert (COV)
|
49.82V
|
|||||
|
Courant de court-circuit (Isc)
|
14.21A
|
|||||
|
Efficacité du module STC (%)
|
21.68%
|
|||||
|
Température de fonctionnement (℃)
|
-40℃~+85℃
|
|||||
|
Tension maximale du système
|
1000/1500VDC (CEI)
|
|||||
|
Classe nominale maximale des fusibles en série
|
25A
|
|||||
|
Tolérance de puissance
|
0~+3%
|
|||||
|
Coefficients de température Pmax
|
-0.35%/℃
|
|||||
|
Coefficients de température de Voc
|
-0.28%/℃
|
|||||
|
Coefficients de température de l’Isc
|
0.048%/℃
|
|||||
|
Température de fonctionnement nominale de la cellule (NOCT)
|
45±2℃
|
|||||
