INTERRUPTEUR NSXMNA 4P ELINK

ajouter au panier

Ref: 50126 - Marque: SCHNEIDER ELECTRIC

TYPE:

Statut commercial: Commercialisé

ComPacT NSXm a une taille de boitier plus petite, intégrant de nouvelles fonctionnalités et innovations.

ComPacT NSXm est le plus petit disjoncteur de la gamme, offrant de nouvelles fonctionnalités et innovations.

Jusqu’à 40 % de gain de place avec la protection différentielle intégrée.

Réduction jusqu’à 40 % du temps de montage et de câblage.

Sélectionnez, configurez et mettez en service facilement avec le logiciel EcoStruxure Customer Lifecycle.

Montage sur rail DIN.

Connecteurs EverLink avec technologie de compensation de fluage brevetée.

Nouveaux auxiliaires à ressort et nouveau contact de signalisation sans fil.

Référence : C114050LS

Description :

Le courant assigné est : catégorie AC-22 50 ACA 50/60Hz et AC-23 50 A 50/60 Hz. Il garantit le respect des normes internationales (CEI 60947/CCC/EAC) et des spécifications marines. Cette version à 4P est compatible avec les accessoires et auxiliaires des disjoncteurs ComPacT NSXm. IL est conçu pour garantir une commutation d’isolation fiable. Il offre de nouvelles fonctionnalités comme la technologie Everlink, les rails DIN et la capacité de montage sur plaque. Il intègre de nouveaux auxiliaires de type ressort visibles de l’extérieur.

Spécification :

Nom de l’appareil	NSXm 50NA
Type de produit ou équipement	Interrupteur-sectionneur
Application de l’appareil	Distribution
Description des pôles	4P
[Ith] courant thermique conventionnel	50 A à 40 °C
[Ie] courant assigné d’emploi	AC-23 : 50 A CA 50/60 Hz AC-22 : 50 A CA 50/60 Hz
[Ue] tension assignée d’emploi	690 V CA 50/60 Hz
Type de réseau	CA
Aptitude au sectionnement	Oui conforme à EN/IEC 60947-3
Catégorie d’emploi	AC-22A AC-23A
Codification du pouvoir de coupure	NA
Coupure pleinement apparente	Oui
Coupure visible	Non
Mode d’installation	Fixe
[Icw] courant assigné de tenue de courte durée	900 A pendant 1 s 900 A pendant 3 s 200 A pendant 20 s
[Icm] capacité nominale de fermeture de court-circuit	1,28 kA sectionneur seulement 150 kA avec disjoncteur de protection en amont
Type de commande	Par maneton
[Ui] tension assignée d’isolement	800 V CA 50/60 Hz
[Uimp] tension assignée de tenue aux chocs	8 kV

Référence : C114100LS

Description :

Le courant assigné est : catégorie AC-22 100 ACA 50/60Hz et AC-23 100 A 50/60 Hz. Il garantit le respect des normes internationales (CEI 60947/CCC/EAC) et des spécifications marines. Cette version à 4P est compatible avec les accessoires et auxiliaires des disjoncteurs ComPacT NSXm. Il est conçu pour garantir une commutation d’isolation fiable. Il offre de nouvelles fonctionnalités comme la technologie Everlink, les rails DIN et la capacité de montage sur plaque. Il intègre de nouveaux auxiliaires de type ressort visibles de l’extérieur.

Spécification :

Nom de l’appareil	NSXm 100NA
Type de produit ou équipement	Interrupteur-sectionneur
Application de l’appareil	Distribution
Description des pôles	4P
[Ith] courant thermique conventionnel	100 A à 40 °C
[Ie] courant assigné d’emploi	AC-23 : 100 A CA 50/60 Hz AC-22 : 100 A CA 50/60 Hz
[Ue] tension assignée d’emploi	440 V CA 50/60 Hz
Type de réseau	CA
Aptitude au sectionnement	Oui conforme à EN/IEC 60947-3
Catégorie d’emploi	AC-22A AC-23A
Codification du pouvoir de coupure	NA
Coupure pleinement apparente	Oui
Coupure visible	Non
Mode d’installation	Fixe
[Icw] courant assigné de tenue de courte durée	1500 A pendant 1 s 1500 A pendant 3 s 335 A pendant 20 s
[Icm] capacité nominale de fermeture de court-circuit	2,13 kA sectionneur seulement 150 kA avec disjoncteur de protection en amont
Type de commande	Par maneton
[Ui] tension assignée d’isolement	800 V CA 50/60 Hz
[Uimp] tension assignée de tenue aux chocs	8 kV

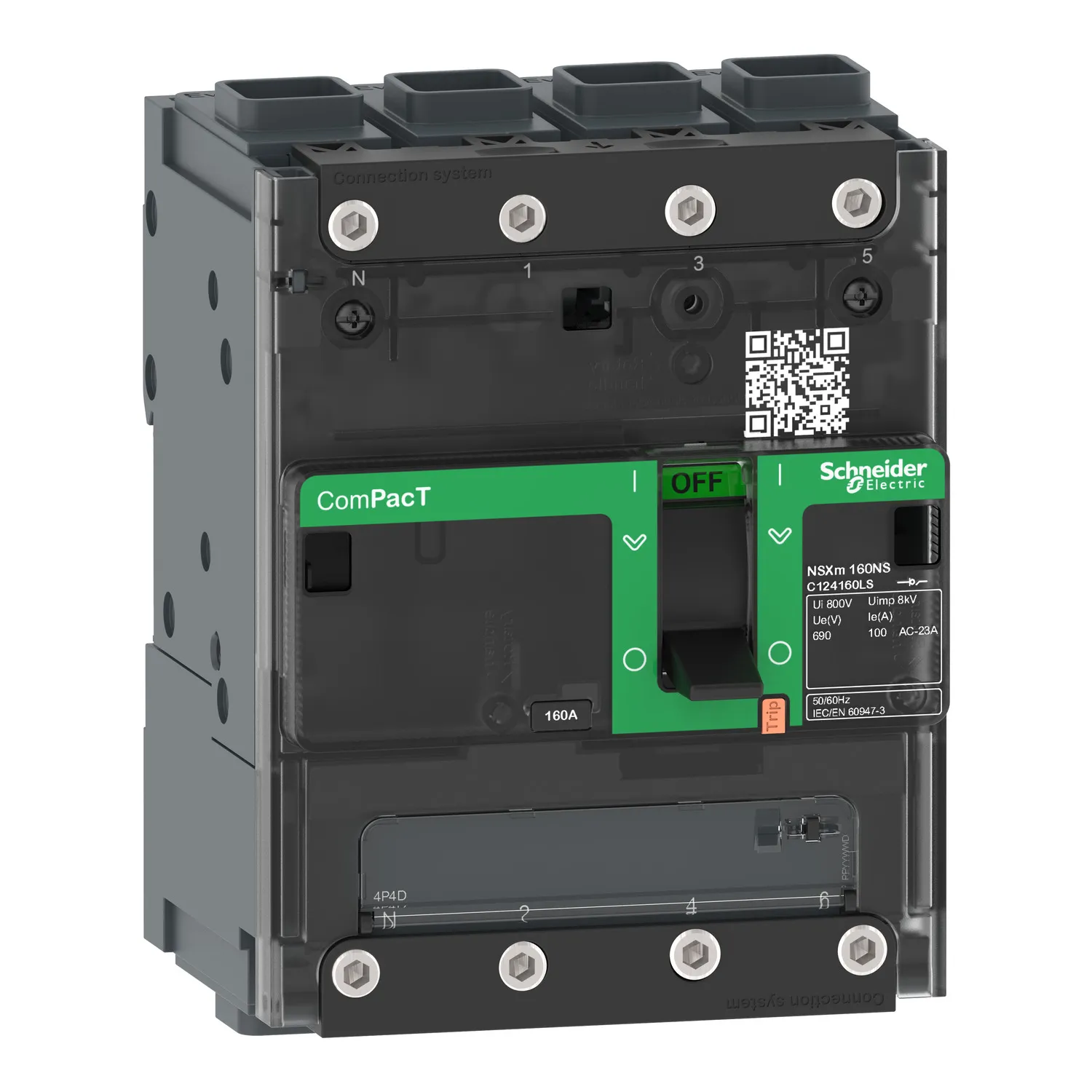

Référence : C124160LS

Description :

Le courant assigné est : catégorie AC-22 160 ACA 50/60Hz et AC-23 100 A 50/60 Hz. Il garantit le respect des normes internationales (CEI 60947/CCC/EAC) et des spécifications marines. Cette version à 4P est compatible avec les accessoires et auxiliaires des disjoncteurs ComPacT NSXm. Il est conçu pour garantir une commutation d’isolation fiable. Il offre de nouvelles fonctionnalités comme la technologie Everlink, les rails DIN et la capacité de montage sur plaque. Il intègre de nouveaux auxiliaires de type ressort visibles de l’extérieur.

Spécification :

Nom de l’appareil	NSXm 160NA
Type de produit ou équipement	Interrupteur-sectionneur
Application de l’appareil	Distribution
Description des pôles	4P
[Ith] courant thermique conventionnel	160 A à 40 °C
[Ie] courant assigné d’emploi	AC-23 : 100 A CA 50/60 Hz AC-22 : 160 A CA 50/60 Hz
[Ue] tension assignée d’emploi	440 V CA 50/60 Hz
Type de réseau	CA
Aptitude au sectionnement	Oui conforme à EN/IEC 60947-3
Catégorie d’emploi	AC-22A AC-23A
Codification du pouvoir de coupure	NA
Coupure pleinement apparente	Oui
Coupure visible	Non
Mode d’installation	Fixe
[Icw] courant assigné de tenue de courte durée	1500 A pendant 1 s 1500 A pendant 3 s 335 A pendant 20 s
[Icm] capacité nominale de fermeture de court-circuit	2,13 kA sectionneur seulement 150 kA avec disjoncteur de protection en amont
Type de commande	Par maneton
[Ui] tension assignée d’isolement	800 V CA 50/60 Hz
[Uimp] tension assignée de tenue aux chocs	8 kV

fiche produit
télécharger ajouter au panier
