- Câblages

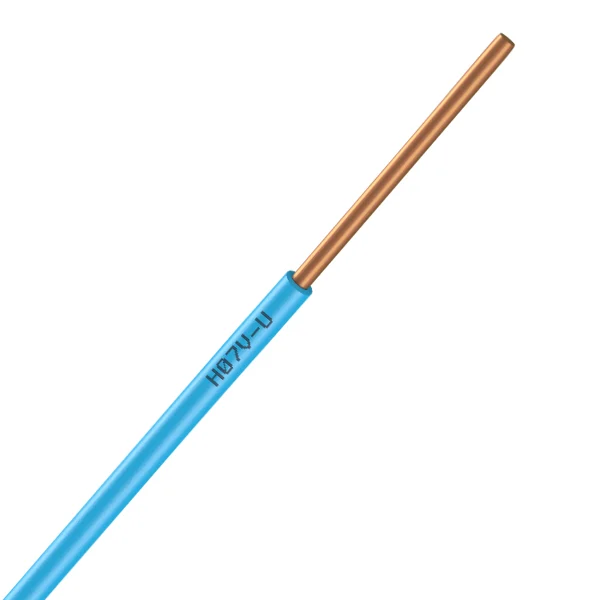

Conducteurs sans gaine, isolés PVC, pour usage général. Les conducteurs H07V-U sont destinés à l’équipement des installations domestiques, logements, bureaux, etc… Ils sont spécialement destinés au câblage des tableaux. Ils conviennent pour des installations fixes et protégées, dans des dispositifs d’éclairage et de commande pour des tensions inférieures ou égales à 1000V en courant alternatif et inférieure ou égale à 750V en courant continu à la terre.
Les conducteurs H07V-U sont destinés à l’équipement des installations domestiques, logements, bureaux, etc…
Ils sont spécialement destinés au câblage des tableaux.
Ils conviennent pour des installations fixes et protégées, dans des dispositifs d’éclairage et de commande pour des tensions inférieures ou égales à 1000V en courant alternatif et inférieure ou égale à 750V en courant continu à la terre.
| CARACTÉRISTIQUES DE CONSTRUCTION | |
|---|---|
| Sans plomb | Oui |
| Nature de l’âme | Cuivre nu |
| Couleur de la gaine | Bleu |
| Flexibilité de l’âme | Massive classe 1 |
| Isolation | PVC |
| CARACTÉRISTIQUES DIMENSIONNELLES | |
| Section du conducteur | 2,5mm² |
| Diamètre extérieur maxi | 3,9mm |
| Masse approximative | 28kg/km |
| Nombre de conducteurs | 1 |
| CARACTÉRISTIQUES ÉLECTRIQUES | |
| Tension de service nominale Uo/U (Um) | 450 / 750 V |
| Chute de tension en tri-phasé | 12,0V/A.km |
| Chute de tension en monophasé | 14,0V/A.km |
| Intensité admise en tri-phasé | 21,0A |
| Intensité admise en monophasé | 24,0A |
| CARACTÉRISTIQUES MÉCANIQUES | |
| Résistance mécanique aux chocs | Faible |
| CARACTÉRISTIQUES D’UTILISATION | |
| Température maximale sur l’âme | 70°C |
| Température maximale sur l’âme en court circuit | 160°C |
| Température ambiante d’utilisation, plage | -5 .. 60°C |
| Résistance aux intempéries | Non |
| Résistance chimique | Accidentelle |
| Etanchéité | AD1 |
| Longueur | 500m |
| Conditionnement | Couronne |
