- Disjoncteurs et interrupteurs de puissance
Référence : C1632D160
Le déclencheur électronique MicroLogic 2.2, assure la protection, le sectionnement et la commande des circuits de distribution électrique dans les domaines tertiaires et industriels. Couplé au bloc de coupure, le déclencheur électronique MicroLogic 2.2 permet la protection de vos installations électriques. La protection magnéto-thermique sera intégrée dans le volume du bloc associé en fonction du pouvoir de coupure. Les déclencheurs électroniques MicroLogic 2.2 sont des appareils à composer, ils constituent les paramètres de réglages des protections et doivent être associés aux blocs de coupure portant les performances électrotechniques. Ces déclencheurs sont de 2 types, magnéto-thermique ou électronique « MicroLogic » avec des fonctions de mesure et communication. Vous trouverez aussi des notices simplifiées de montage et accessoires de raccordement permettant le montage.
| Type de produit ou équipement | Déclencheur |
|---|---|
| Nom du déclencheur | MicroLogic 2.2 |
| Technologie du déclencheur | Électronique |
| Compatibilité de gamme | ComPacT NSX160 ComPacT NSX250 |
| Application de l’appareil | Distribution |
| Description des pôles | 3P |
| Description des pôles protégés | 3D |
| Fonctions de protection du déclencheur | LSoI |
| Type de protection | L : for protection courant surcharge So : for protection contre les courts-circuits de courte durée avec retard fixe I : for protection instantanée contre court-circuit |
| Calibre du déclencheur | 160 A à 40 °C |
| [Ue] tension assignée d’emploi | 690 V CA 50/60 Hz |
| Type de réseau | CA |
| Fréquence du réseau | 50/60 Hz |

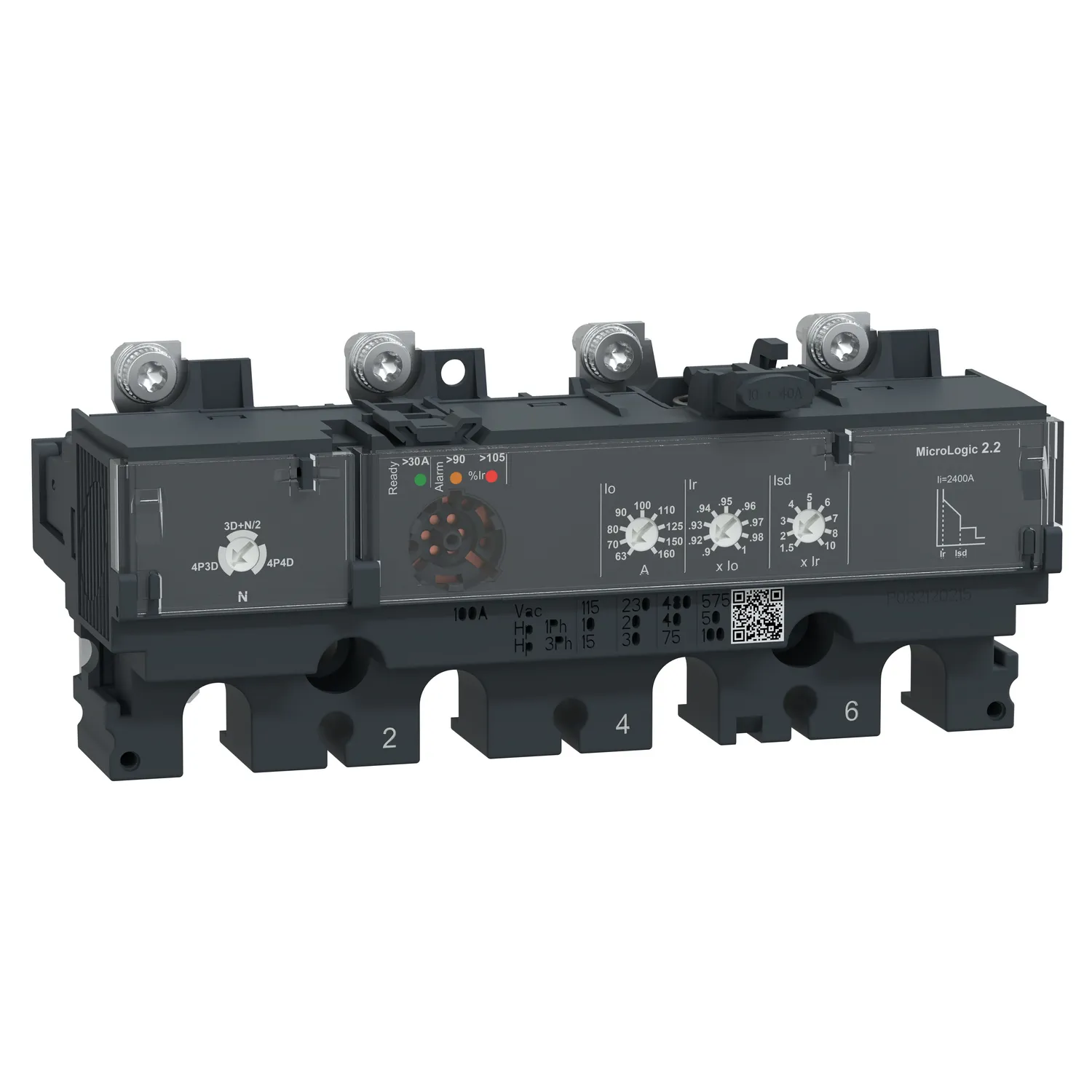

Référence : C1642D160
Le déclencheur électronique MicroLogic 2.2, assure la protection, le sectionnement et la commande des circuits de distribution électrique dans les domaines tertiaires et industriels. Couplé au bloc de coupure, le déclencheur électronique MicroLogic 2.2 permet la protection de vos installations électriques. La protection magnéto-thermique sera intégrée dans le volume du bloc associé en fonction du pouvoir de coupure. Les déclencheurs électroniques MicroLogic 2.2 sont des appareils à composer, ils constituent les paramètres de réglages des protections et doivent être associés aux blocs de coupure portant les performances électrotechniques. Ces déclencheurs sont de 2 types, magnéto-thermique ou électronique « MicroLogic » avec des fonctions de mesure et communication. Vous trouverez aussi des notices simplifiées de montage et accessoires de raccordement permettant le montage.
| Type de produit ou équipement | Déclencheur |
|---|---|
| Nom du déclencheur | MicroLogic 2.2 |
| Technologie du déclencheur | Électronique |
| Compatibilité de gamme | ComPacT NSX160 ComPacT NSX250 |
| Application de l’appareil | Distribution |
| Description des pôles | 4P |
| Description des pôles protégés | 3D + N/2 4D 3D |
| Position neutre | Gauche |
| Fonctions de protection du déclencheur | LSoI |
| Type de protection | L : for protection courant surcharge So : for protection contre les courts-circuits de courte durée avec retard fixe I : for protection instantanée contre court-circuit |
| Calibre du déclencheur | 160 A à 40 °C |
| [Ue] tension assignée d’emploi | 690 V CA 50/60 Hz |
| Type de réseau | CA |
| Fréquence du réseau | 50/60 Hz |
Référence : C1645E160
Le déclencheur électronique MicroLogic 5.2E, assure la protection, le sectionnement et la commande des circuits de distribution électrique dans les domaines tertiaires et industriels. Couplé au bloc de coupure, le déclencheur électronique MicroLogic 5.2E permet la protection de vos installations électriques. La protection magnéto-thermique sera intégrée dans le volume du bloc associé en fonction du pouvoir de coupure. Les déclencheurs électroniques MicroLogic 5.2E sont des appareils à composer, ils constituent les paramètres de réglages des protections et doivent être associés aux blocs de coupure portant les performances électrotechniques. Ces déclencheurs sont de 2 types, magnéto-thermique ou électronique « MicroLogic » avec des fonctions de mesure et communication. Vous trouverez aussi des notices simplifiées de montage et accessoires de raccordement permettant le montage.
| Type de produit ou équipement | Déclencheur |
|---|---|
| Nom du déclencheur | MicroLogic 5.2 E |
| Technologie du déclencheur | Électronique |
| Compatibilité de gamme | ComPacT NSX160 ComPacT NSX250 |
| Application de l’appareil | Distribution |
| Description des pôles | 4P |
| Description des pôles protégés | 3D + N/2 4D 3D + OSN 3D |
| Position neutre | Gauche |
| Fonctions de protection du déclencheur | LSI |
| Type de protection | L : for protection courant surcharge S : for protection contre les courts-circuits de courte durée I : for protection instantanée contre court-circuit |
| Calibre du déclencheur | 160 A à 40 °C |
| [Ue] tension assignée d’emploi | 690 V CA 50/60 Hz |
| Type de réseau | CA |
| Fréquence du réseau | 50/60 Hz |
Référence : C164TM125
Ce TM125D est une unité de déclenchement thermique-magnétique 4 pôles 4d utilisée sur les disjoncteurs ComPacT NSX 160/250. Cette unité de déclenchement magnétique thermique de 125A est un choix optimal pour toutes les applications de distribution. Il intègre une protection de surcharge thermique réglable et une protection magnétique fixe contre les courts-circuits. Ce produit fait partie de notre architecture EcoStruxure Power si associé à PowerTag NSX et ComPacT NSX cadre de base.
| Type de produit ou de composant | Déclencheur |
|---|---|
| Nom du déclencheur | TM-D |
| Technologie du déclencheur | thermique-magnétique |
| Compatibilité de la gamme | ComPacT NSX160 ComPacT NSX250 |
| Application de l’appareil | Distribution |
| Polonais description | 4P |
| Des poteaux protégés description | 4D |
| Position neutre | À gauche |
| Fonctions de protection du déclencheur | LI |
| Type de protection | L : pour la protection contre les surcharges (thermiques) I : pour la protection de court-circuit (magnétique) |
| Évaluation du déclencheur | 125 A à 40 °C |
| [Ue] tension opérationnelle nominale | 690 V AC 50/60 Hz |
| Type de réseau | AC |
| Fréquence du réseau | 50/60 Hz |
