  • Disjoncteurs et interrupteurs de puissance
ajouter au panier

Ref: 47667  - Marque: SCHNEIDER ELECTRIC

DÉCLENCHEUR MAGNÉTIQUE TMD 4P4D

TYPE:

Statut commercial: Commercialisé

Protection diff. intégrée et accessoires standardisés.
Une durée d’exploitation augmentée.
Intégrée à nos architectures de communication.
Dispositif PowerTag.
OF-SD en communication radio.

Référence : C104TM016

Description :

Le déclencheur magnéto-thermique TM-D, assure la protection, le sectionnement et la commande des circuits de distribution électrique dans les domaines tertiaires et industriels. Couplé au bloc de coupure, le déclencheur magnéto-thermique TM-D permet la protection de vos installations électriques. La protection magnéto-thermique sera intégrée dans le volume du bloc associé en fonction du pouvoir de coupure. Les déclencheurs magnéto-thermique TM-D sont des appareils à composer, ils constituent les paramètres de réglages des protections et doivent être associés aux blocs de coupure portant les performances électrotechniques. Ces déclencheurs sont de 2 types, magnéto-thermique ou électronique « MicroLogic » avec des fonctions de mesure et communication. Vous trouverez aussi des notices simplifiées de montage et accessoires de raccordement permettant le montage.

Spécification :

Type de produit ou équipement Déclencheur
Nom du déclencheur TM-D
Technologie du déclencheur Thermique-magnétique
Compatibilité de gamme ComPacT NSX100
ComPacT NSX100 DC
Application de l’appareil Distribution
Description des pôles 4P
Description des pôles protégés 4D
Position neutre Gauche
Fonctions de protection du déclencheur LI
Type de protection L : for protection surcharge (thermique)
I : for protection (magnétique) court-circuit
Calibre du déclencheur 16 A à 40 °C
[Ue] tension assignée d’emploi 690 V CA 50/60 Hz
750 V CC
Type de réseau CA
CC
Fréquence du réseau 50/60 Hz

Référence : C104TM025

Description :

Le déclencheur magnéto-thermique TM-D, assure la protection, le sectionnement et la commande des circuits de distribution électrique dans les domaines tertiaires et industriels. Couplé au bloc de coupure, le déclencheur magnéto-thermique TM-D permet la protection de vos installations électriques. La protection magnéto-thermique sera intégrée dans le volume du bloc associé en fonction du pouvoir de coupure. Les déclencheurs magnéto-thermique TM-D sont des appareils à composer, ils constituent les paramètres de réglages des protections et doivent être associés aux blocs de coupure portant les performances électrotechniques. Ces déclencheurs sont de 2 types, magnéto-thermique ou électronique « MicroLogic » avec des fonctions de mesure et communication. Vous trouverez aussi des notices simplifiées de montage et accessoires de raccordement permettant le montage.

Spécification :

Type de produit ou équipement Déclencheur
Nom du déclencheur TM-D
Technologie du déclencheur Thermique-magnétique
Compatibilité de gamme ComPacT NSX100
ComPacT NSX100 DC
Application de l’appareil Distribution
Description des pôles 4P
Description des pôles protégés 4D
Position neutre Gauche
Fonctions de protection du déclencheur LI
Type de protection L : for protection surcharge (thermique)
I : for protection (magnétique) court-circuit
Calibre du déclencheur 25 A à 40 °C
[Ue] tension assignée d’emploi 690 V CA 50/60 Hz
750 V CC
Type de réseau CA
CC
Fréquence du réseau 50/60 Hz

Référence : C104TM032

Description :

Le déclencheur magnéto-thermique TM-D, assure la protection, le sectionnement et la commande des circuits de distribution électrique dans les domaines tertiaires et industriels. Couplé au bloc de coupure, le déclencheur magnéto-thermique TM-D permet la protection de vos installations électriques. La protection magnéto-thermique sera intégrée dans le volume du bloc associé en fonction du pouvoir de coupure. Les déclencheurs magnéto-thermique TM-D sont des appareils à composer, ils constituent les paramètres de réglages des protections et doivent être associés aux blocs de coupure portant les performances électrotechniques. Ces déclencheurs sont de 2 types, magnéto-thermique ou électronique « MicroLogic » avec des fonctions de mesure et communication. Vous trouverez aussi des notices simplifiées de montage et accessoires de raccordement permettant le montage.

Spécification :

Type de produit ou équipement Déclencheur
Nom du déclencheur TM-D
Technologie du déclencheur Thermique-magnétique
Compatibilité de gamme ComPacT NSX100
ComPacT NSX160
ComPacT NSX100 DC
Application de l’appareil Distribution
Description des pôles 4P
Description des pôles protégés 4D
Position neutre Gauche
Fonctions de protection du déclencheur LI
Type de protection L : for protection surcharge (thermique)
I : for protection (magnétique) court-circuit
Calibre du déclencheur 32 A à 40 °C
[Ue] tension assignée d’emploi 690 V CA 50/60 Hz
750 V CC
Type de réseau CA
CC
Fréquence du réseau 50/60 Hz

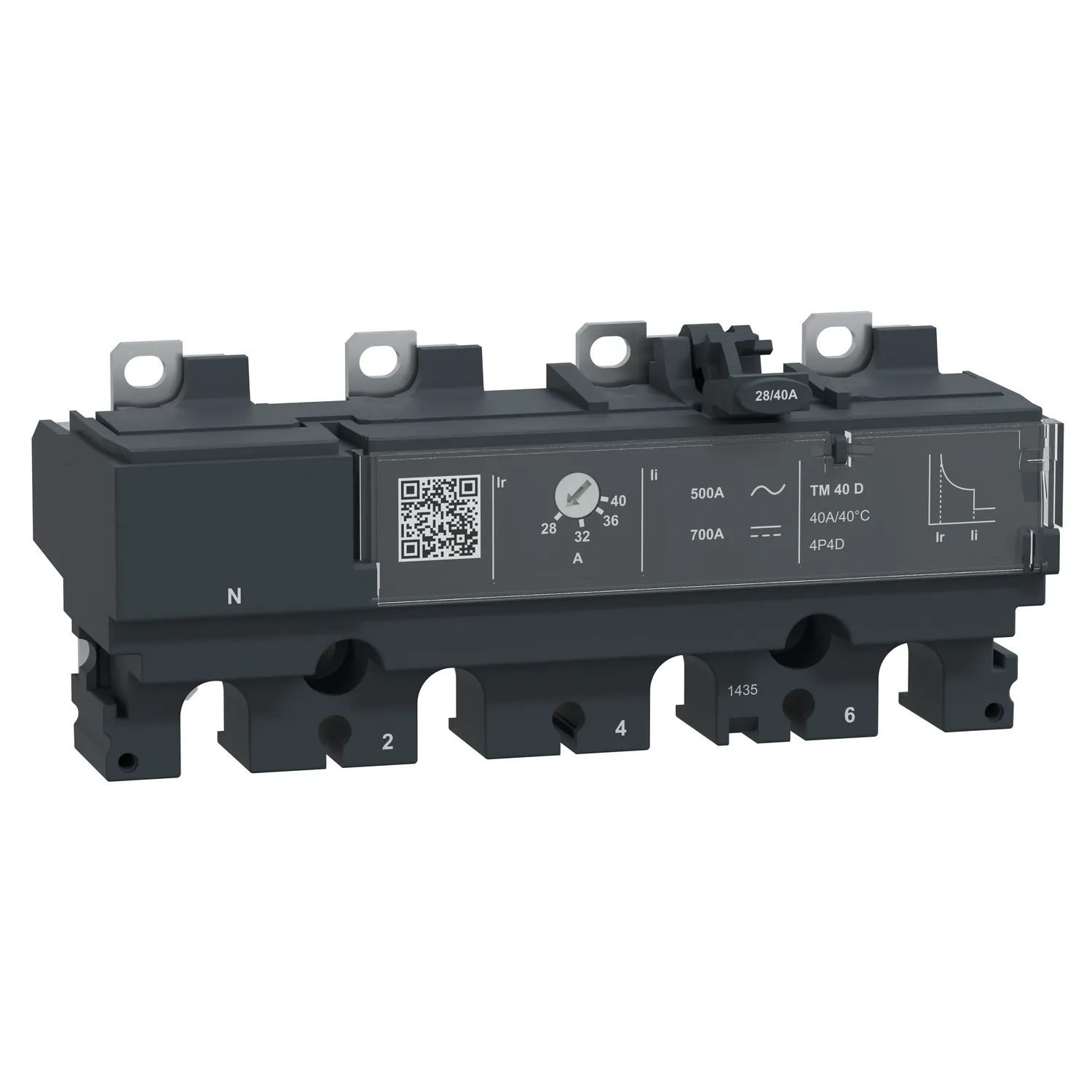

Référence : C104TM040

Description :

Le déclencheur magnéto-thermique TM-D, assure la protection, le sectionnement et la commande des circuits de distribution électrique dans les domaines tertiaires et industriels. Couplé au bloc de coupure, le déclencheur magnéto-thermique TM-D permet la protection de vos installations électriques. La protection magnéto-thermique sera intégrée dans le volume du bloc associé en fonction du pouvoir de coupure. Les déclencheurs magnéto-thermique TM-D sont des appareils à composer, ils constituent les paramètres de réglages des protections et doivent être associés aux blocs de coupure portant les performances électrotechniques. Ces déclencheurs sont de 2 types, magnéto-thermique ou électronique « MicroLogic » avec des fonctions de mesure et communication. Vous trouverez aussi des notices simplifiées de montage et accessoires de raccordement permettant le montage.

Spécification :

Type de produit ou équipement Déclencheur
Nom du déclencheur TM-D
Technologie du déclencheur Thermique-magnétique
Compatibilité de gamme ComPacT NSX100
ComPacT NSX160
ComPacT NSX100 DC
Application de l’appareil Distribution
Description des pôles 4P
Description des pôles protégés 4D
Position neutre Gauche
Fonctions de protection du déclencheur LI
Type de protection L : for protection surcharge (thermique)
I : for protection (magnétique) court-circuit
Calibre du déclencheur 40 A à 40 °C
[Ue] tension assignée d’emploi 690 V CA 50/60 Hz
750 V CC
Type de réseau CA
CC
Fréquence du réseau 50/60 Hz

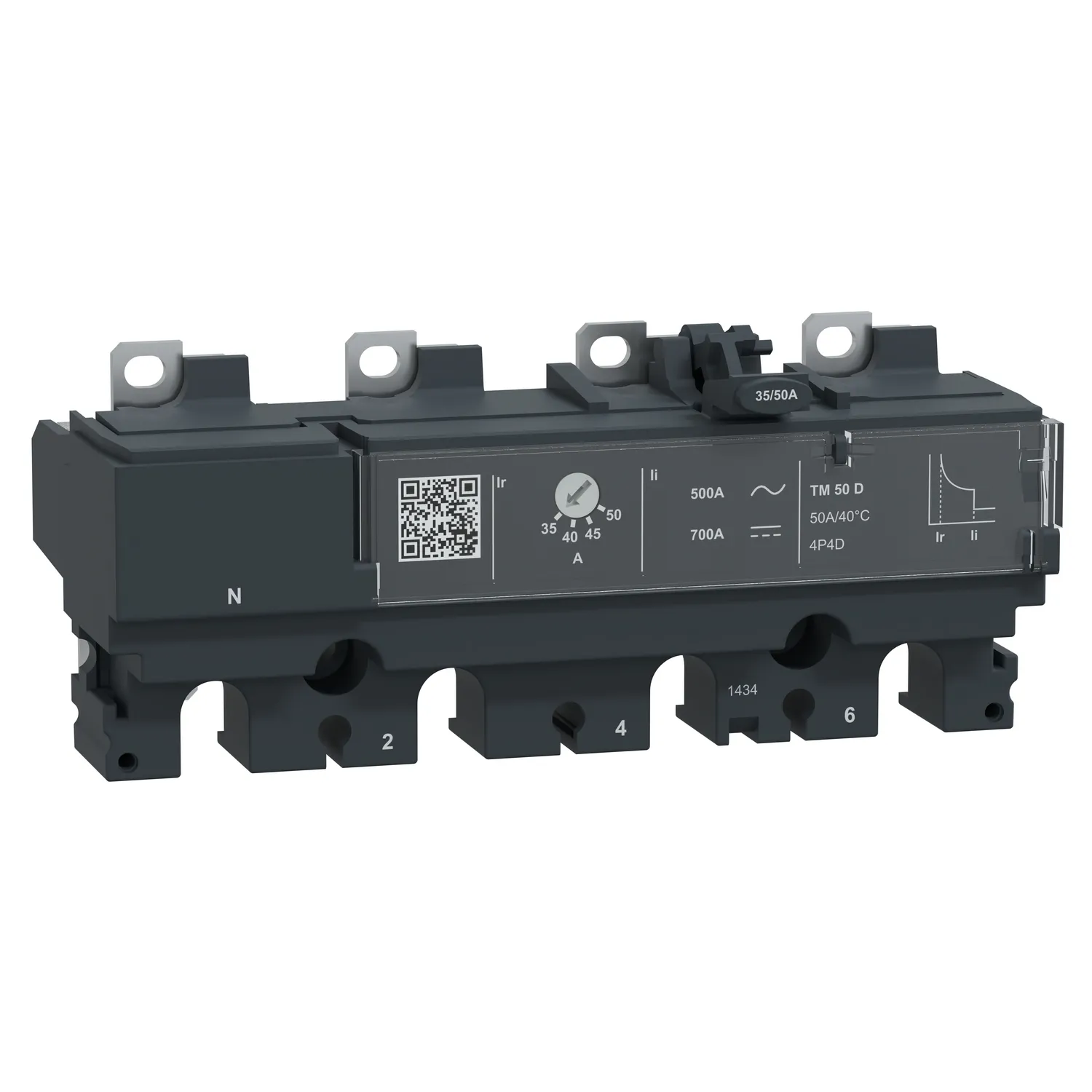

Référence : C104TM050

Description :

Le déclencheur magnéto-thermique TM-D, assure la protection, le sectionnement et la commande des circuits de distribution électrique dans les domaines tertiaires et industriels. Couplé au bloc de coupure, le déclencheur magnéto-thermique TM-D permet la protection de vos installations électriques. La protection magnéto-thermique sera intégrée dans le volume du bloc associé en fonction du pouvoir de coupure. Les déclencheurs magnéto-thermique TM-D sont des appareils à composer, ils constituent les paramètres de réglages des protections et doivent être associés aux blocs de coupure portant les performances électrotechniques. Ces déclencheurs sont de 2 types, magnéto-thermique ou électronique « MicroLogic » avec des fonctions de mesure et communication. Vous trouverez aussi des notices simplifiées de montage et accessoires de raccordement permettant le montage.

Spécification :

Type de produit ou équipement Déclencheur
Nom du déclencheur TM-D
Technologie du déclencheur Thermique-magnétique
Compatibilité de gamme ComPacT NSX100
ComPacT NSX160
ComPacT NSX100 DC
Application de l’appareil Distribution
Description des pôles 4P
Description des pôles protégés 4D
Position neutre Gauche
Fonctions de protection du déclencheur LI
Type de protection L : for protection surcharge (thermique)
I : for protection (magnétique) court-circuit
Calibre du déclencheur 50 A à 40 °C
[Ue] tension assignée d’emploi 690 V CA 50/60 Hz
750 V CC
Type de réseau CA
CC
Fréquence du réseau 50/60 Hz

Référence : C104TM063

Description :

Le déclencheur magnéto-thermique TM-D, assure la protection, le sectionnement et la commande des circuits de distribution électrique dans les domaines tertiaires et industriels. Couplé au bloc de coupure, le déclencheur magnéto-thermique TM-D permet la protection de vos installations électriques. La protection magnéto-thermique sera intégrée dans le volume du bloc associé en fonction du pouvoir de coupure. Les déclencheurs magnéto-thermique TM-D sont des appareils à composer, ils constituent les paramètres de réglages des protections et doivent être associés aux blocs de coupure portant les performances électrotechniques. Ces déclencheurs sont de 2 types, magnéto-thermique ou électronique « MicroLogic » avec des fonctions de mesure et communication. Vous trouverez aussi des notices simplifiées de montage et accessoires de raccordement permettant le montage.

Spécification :

Type de produit ou équipement Déclencheur
Nom du déclencheur TM-D
Technologie du déclencheur Thermique-magnétique
Compatibilité de gamme ComPacT NSX100
ComPacT NSX160
ComPacT NSX250
ComPacT NSX100 DC
Application de l’appareil Distribution
Description des pôles 4P
Description des pôles protégés 4D
Position neutre Gauche
Fonctions de protection du déclencheur LI
Type de protection L : for protection surcharge (thermique)
I : for protection (magnétique) court-circuit
Calibre du déclencheur 63 A à 40 °C
[Ue] tension assignée d’emploi 690 V CA 50/60 Hz
750 V CC
Type de réseau CA
CC
Fréquence du réseau 50/60 Hz

Référence : C104TM080

Description :

Le déclencheur magnéto-thermique TM-D, assure la protection, le sectionnement et la commande des circuits de distribution électrique dans les domaines tertiaires et industriels. Couplé au bloc de coupure, le déclencheur magnéto-thermique TM-D permet la protection de vos installations électriques. La protection magnéto-thermique sera intégrée dans le volume du bloc associé en fonction du pouvoir de coupure. Les déclencheurs magnéto-thermique TM-D sont des appareils à composer, ils constituent les paramètres de réglages des protections et doivent être associés aux blocs de coupure portant les performances électrotechniques. Ces déclencheurs sont de 2 types, magnéto-thermique ou électronique « MicroLogic » avec des fonctions de mesure et communication. Vous trouverez aussi des notices simplifiées de montage et accessoires de raccordement permettant le montage.

Spécification :

Type de produit ou équipement Déclencheur
Nom du déclencheur TM-D
Technologie du déclencheur Thermique-magnétique
Compatibilité de gamme ComPacT NSX100
ComPacT NSX160
ComPacT NSX250
Application de l’appareil Distribution
Description des pôles 4P
Description des pôles protégés 4D
Position neutre Gauche
Fonctions de protection du déclencheur LI
Type de protection L : for protection surcharge (thermique)
I : for protection (magnétique) court-circuit
Calibre du déclencheur 80 A à 40 °C
[Ue] tension assignée d’emploi 690 V CA 50/60 Hz
Type de réseau CA
Fréquence du réseau 50/60 Hz

fiche produit
télécharger ajouter au panier
fiche produit
télécharger ajouter au panier
