  • Unités de commande et de signalisation
ajouter au panier

Ref: 26741  - Marque: SCHNEIDER ELECTRIC

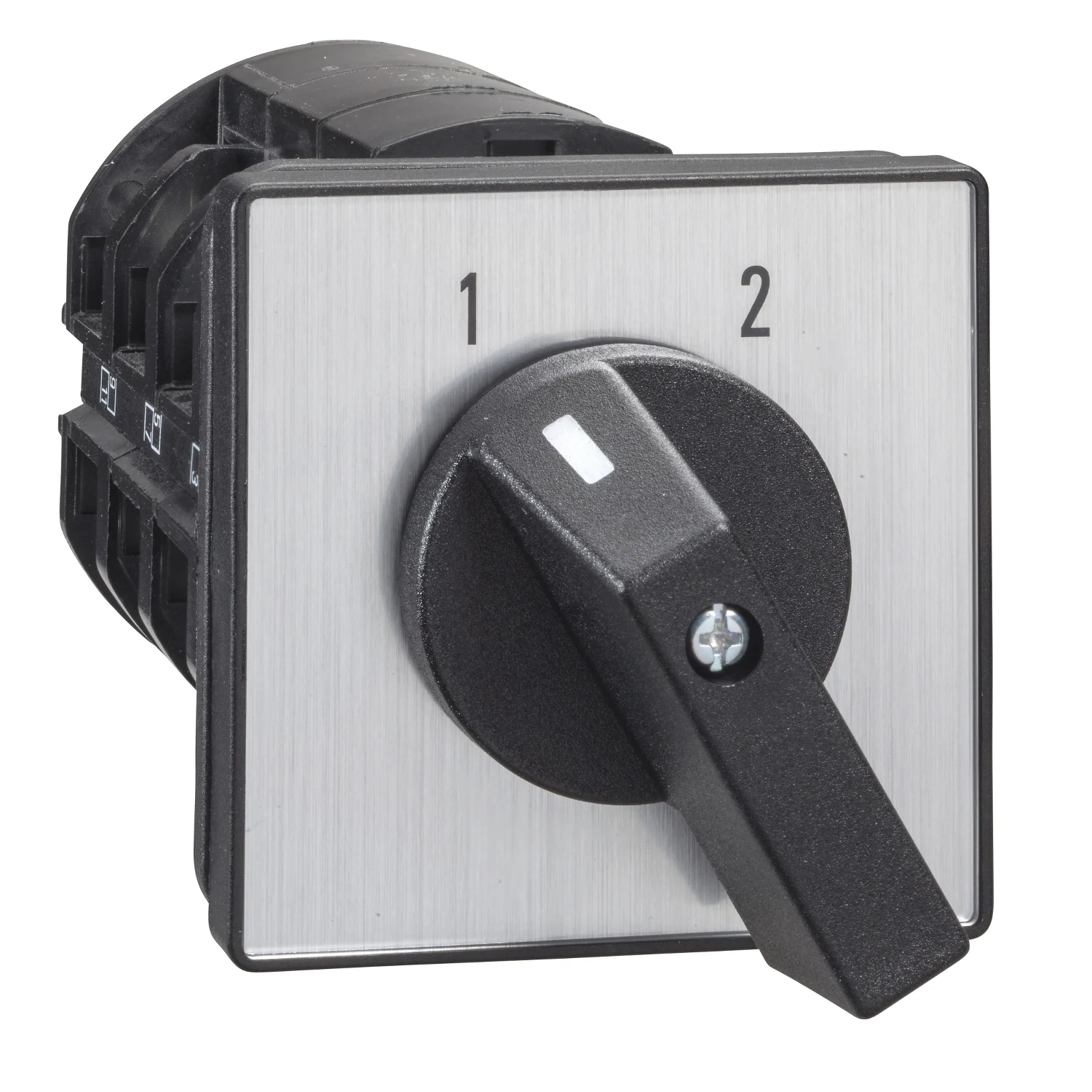

COMMUTATEUR 63A

Inverseur à came – 4 pôles – 60 ° – 63 A – montage à vis

Caractéristiques

Principale

gamme de produits Harmony K
type de produit ou de composant Interrupteur à came complet
Nom du composant K63
[Ith] courant thermique conventionnel à l’air libre 63 A
emplacement de montage De face
mode de fixation 4 trous
type de tête de commutateur à came Avec plaque frontale 64 x 64 mm
type d’opérateur Poignée noire
cadenassage de la poignée rotative Sans pour autant
présentation de la légende Avec légende métallique, 1 – 0 – 2 marquage noir
fonction de commutation de came Commutateur inverseur
revenir Sans pour autant
position off Avec position Off
description des pôles 4P
positions de commutation Gauche: 0 ° – 300 °
Droite: 0 ° – 60 °
Degré de protection IP IP40 conforme à IEC 529
IP40 conforme à NF C 20-010

Complémentaire

angle de commutation 60 °
[Ui] tension d’isolement nominale 690 V (degré de pollution 3) se conformer à EN 60947-1
690 V (degré de pollution 3) se conformer à IEC 60947-1
courant de court-circuit 10 000 A
protection de court circuit Fusible à cartouche 80 A, type gG
[Uimp] tension de tenue aux chocs assignée 6 kV se conformer à EN 947-1
6 kV se conformer à IEC 947-1
opération de contact Pause lente
ouverture positive Avec
connexion électrique Borniers captifs à vis-étrier souple, capacité de serrage: 2 x 10 mm² Borniers
captifs à vis-étrier pleins, capacité de serrage: 2 x 16 mm²
couple de serrage 2,5 Nm
capacité de commutation en mA 20000 mA CC à 140 V 3 contact (s) pour charge inductive (T = 50 ms)
20000 mA CC à 48 V 1 contact (s) pour charge inductive (T = 50 ms)
20000 mA CC à 95 V 2 contact (s ) pour charge inductive (T = 50 ms)
30000 mA CC à 120 V 2 contact (s) pour charge résistive (T = 1 ms)
30000 mA CC à 180 V 3 contact (s) pour charge résistive (T = 1 ms)
30000 mA DC à 60 V 1 contact (s) pour charge résistive (T = 1 ms)
55000 mA DC à 30 V 1 contact (s) pour charge inductive (T = 50 ms)
55000 mA DC à 60 V 2 contact (s ) pour charge inductive (T = 50 ms)
55000 mA CC à 90 V 3 contact (s) pour charge inductive (T = 50 ms)
63000 mA CC à 140 V 3 contact (s) pour charge résistive (T = 1 ms)
63000 mA CC à 24 V 1 contact (s) pour charge inductive (T = 50 ms)
63000 mA CC à 24 V 1 contact (s) pour charge résistive (T = 1 ms)
63000 mA CC à 48 V 1 contact (s ) pour charge résistive (T = 1 ms)
63000 mA CC à 48 V 2 contact (s) pour charge inductive (T = 50 ms)
63000 mA CC à 48 V 2 contact (s) pour charge résistive (T = 1 ms)
63000 mA CC à 70 V 3 contact (s) pour charge inductive (T = 50 ms)
63000 mA CC à 70 V 3 contact (s) pour charge résistive (T = 1 ms)
63000 mA CC à 95 V 2 contact (s ) pour charge résistive (T = 1 ms)
durabilité mécanique 300000 cycles
Largeur hors tout CAD 64 millimètre
Hauteur hors tout CAD 64 millimètre
Profondeur globale CAO 154 millimètre
poids net 0,68 kg
