BLOC CONTACT AUXILIAIRE FRONTAL HDC6

ajouter au panier

Ref: 45112 - Marque: HIMEL

TYPE:

Description :

BLOC CONTACT AUXILIAIRE FRONTAL HDC6 est un contacteur auxiliaire frontal utilisé pour la commande et la protection des moteurs électriques.

Ces contacteur sont utilisé pour fournir une protection contre la surcharge, la perte de phase et le déséquilibre de courant. Il est idéal pour les applications industrielles et commerciales nécessitant une commande fiable et sécurisée des moteurs.

Référence : HFD611

Caractéristiques :

Type de montage : Montage par le haut (supérieur).
Configuration des contacts : Il est équipé d’un contact normalement ouvert (1 NO) et d’un contact normalement fermé (1 NC).
Compatibilité : Compatible avec les contacteurs CA des séries HDC6 et HDC3 de Himel.
Utilisation : Il est utilisé pour la commande et la signalisation dans les circuits électriques, en fournissant des contacts supplémentaires qui changent d’état en même temps que le contacteur principal.
Tension et courant : Il a une tension d’isolement nominale (Ui) de 690 V et un courant thermique nominal (Ith) de 10 A.

Référence : HFD613

Caractéristiques :

Type de contact : Il s’agit d’un contact auxiliaire à 4 pôles.
Configuration des contacts : Le HFD6-13 offre une configuration de 1 contact normalement ouvert (NO) et 3 contacts normalement fermés (NC).
Compatibilité : Le module HFD6-13 est conçu pour être monté sur le dessus de divers modèles de contacteurs de la série HDC6 de Himel, couvrant une large gamme de courant, de 9 A à 630 A.
Tension et courant :
- Courant thermique conventionnel (Ith) : 10 A.
- Tension assignée d’emploi : 380 V en courant alternatif (AC) et 220 V en courant continu (DC).
- Pouvoir de coupure nominal : 380 VA pour le courant AC et 33 W pour le courant DC.
Fonctionnalité : Le module ajoute des contacts de signalisation au contacteur, permettant d’indiquer l’état ouvert ou fermé du contacteur principal dans des circuits de commande.

Référence : HFD602

Caractéristiques :

Type de montage : Se fixe sur le dessus des contacteurs compatibles.
Configuration des contacts : Il dispose de deux contacts normalement fermés (NF ou 2NC).
Compatibilité : Il est compatible avec une gamme de contacteurs des séries HDC6 (de HDC6-09 à HDC6-630) et HDC3 (de HDC3-09 à HDC3-95).
Fonction : Sert à fournir des contacts auxiliaires pour les circuits de commande, de signalisation et de verrouillage, améliorant la fonctionnalité du contacteur principal.

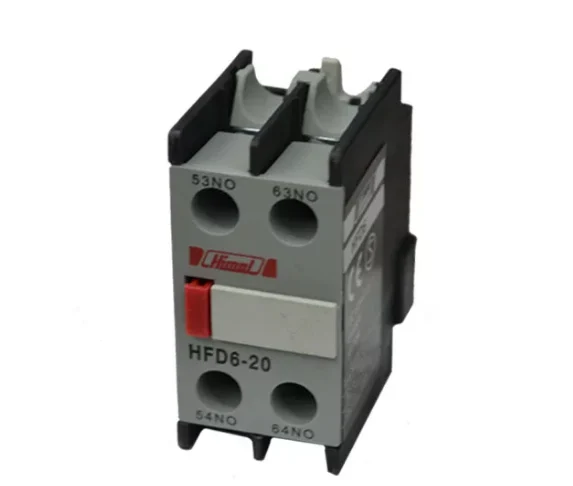

Référence : HFD620

Caractéristiques :

Compatibilité : Se monte sur les contacteurs de la série HDC6.
Type de montage : Frontal, se fixe sur la partie supérieure du contacteur.
Configuration des contacts : Il est équipé de deux contacts normalement ouverts (2 NO).
Fonction : Permet d’intégrer des fonctions de signalisation ou de commande additionnelles en se synchronisant avec l’état du contacteur principal.
Utilité : Couramment utilisé dans les tableaux de commande et les systèmes d’automatisation industrielle pour gérer des fonctions auxiliaires.

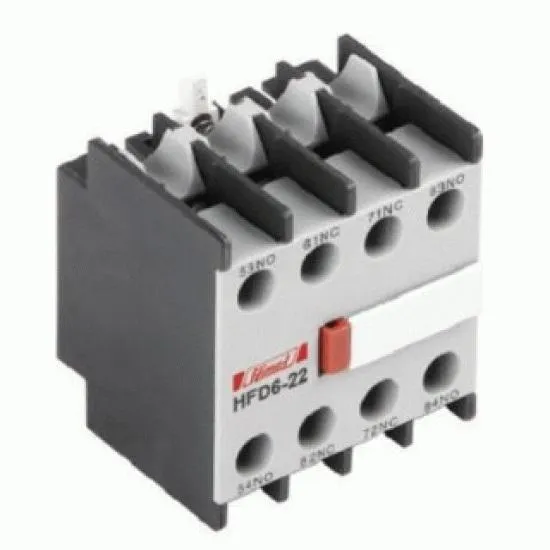

Référence : HFD622

Caractéristiques :

Fonction : Il fournit des contacts de signalisation supplémentaires qui permettent de signaler l’état d’un contacteur principal dans un circuit de commande.
Configuration des contacts : Il est équipé de 2 contacts normalement ouverts (NO) et de 2 contacts normalement fermés (NC). Le numéro « 22 » dans la référence HFD6-22 indique cette configuration (2 NO et 2 NC).
Compatibilité : Il est spécifiquement conçu pour être utilisé avec la série de contacteurs magnétiques HDC6 de Himel.
Installation : Ce module se fixe par le haut, sur le dessus du contacteur compatible, pour une intégration facile dans un panneau électrique.

Référence : HFD631

Caractéristiques :

Nombre de contacts : Il est équipé de quatre contacts au total.
Configuration des contacts : Le bloc HFD6-31 comprend 3 contacts normalement ouverts (NO) et 1 contact normalement fermé (NC).
Montage : Il se fixe sur la partie supérieure (frontale) du contacteur principal.
Compatibilité : Il est compatible avec une large gamme de contacteurs des séries HDC6 et HDC3, allant de HDC6-09 à HDC6-630 et de HDC3-09 à HDC3-95.
Fonction : Permet d’étendre les capacités de contrôle du contacteur principal en ajoutant des points de connexion supplémentaires pour les circuits de signalisation et de commande.
Standard : Il est conforme aux normes de l’industrie, comme la norme IEC60947-4.

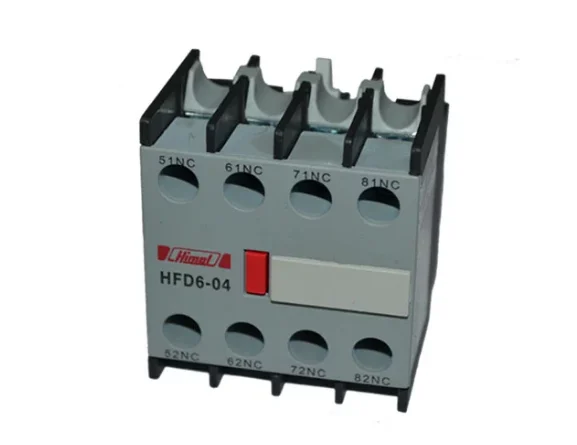

Référence : HFD604

Caractéristiques :

Type de contact : Il dispose de 4 contacts auxiliaires à ouverture (4NC).
Compatibilité : Il est conçu pour s’adapter aux contacteurs des séries HDC6 et HDC3 de Himel. Plus précisément, pour la série HDC6, il est compatible avec les modèles allant de HDC6-09 à HDC6-630.
Montage : Le montage se fait par l’avant (frontal), directement sur le contacteur.

Fonctionnalité

Ce bloc de contacts est utilisé pour ajouter des fonctions de commande et de signalisation aux contacteurs. Ses contacts à ouverture (NC) changent d’état lorsque le contacteur est actionné, permettant d’intégrer le contacteur dans des circuits logiques pour :

Signalisation : Indiquer l’état ouvert du contacteur (par exemple, allumer une lampe témoin).
Verrouillage : Créer des boucles de verrouillage ou de protection pour empêcher des manœuvres incorrectes.
Automatisation : Envoyer des signaux à d’autres composants d’automatisation.

Référence : HFD640

Caractéristiques :

Type de contact : 4 contacts normalement ouverts (4 NO).
Compatibilité : Il se monte sur la partie supérieure des contacteurs de la série HDC6, notamment pour les modèles HDC6-09 à HDC6-630.
Fonction : Il ajoute des contacts auxiliaires à un contacteur, ce qui est nécessaire pour les circuits de commande et de signalisation dans les applications d’automatisation industrielle et de distribution de puissance.
Tension assignée : Le contact peut fonctionner avec une tension allant jusqu’à 690 V.

fiche produit
