Ref: 36080  - Marque: SCHNEIDER ELECTRIC

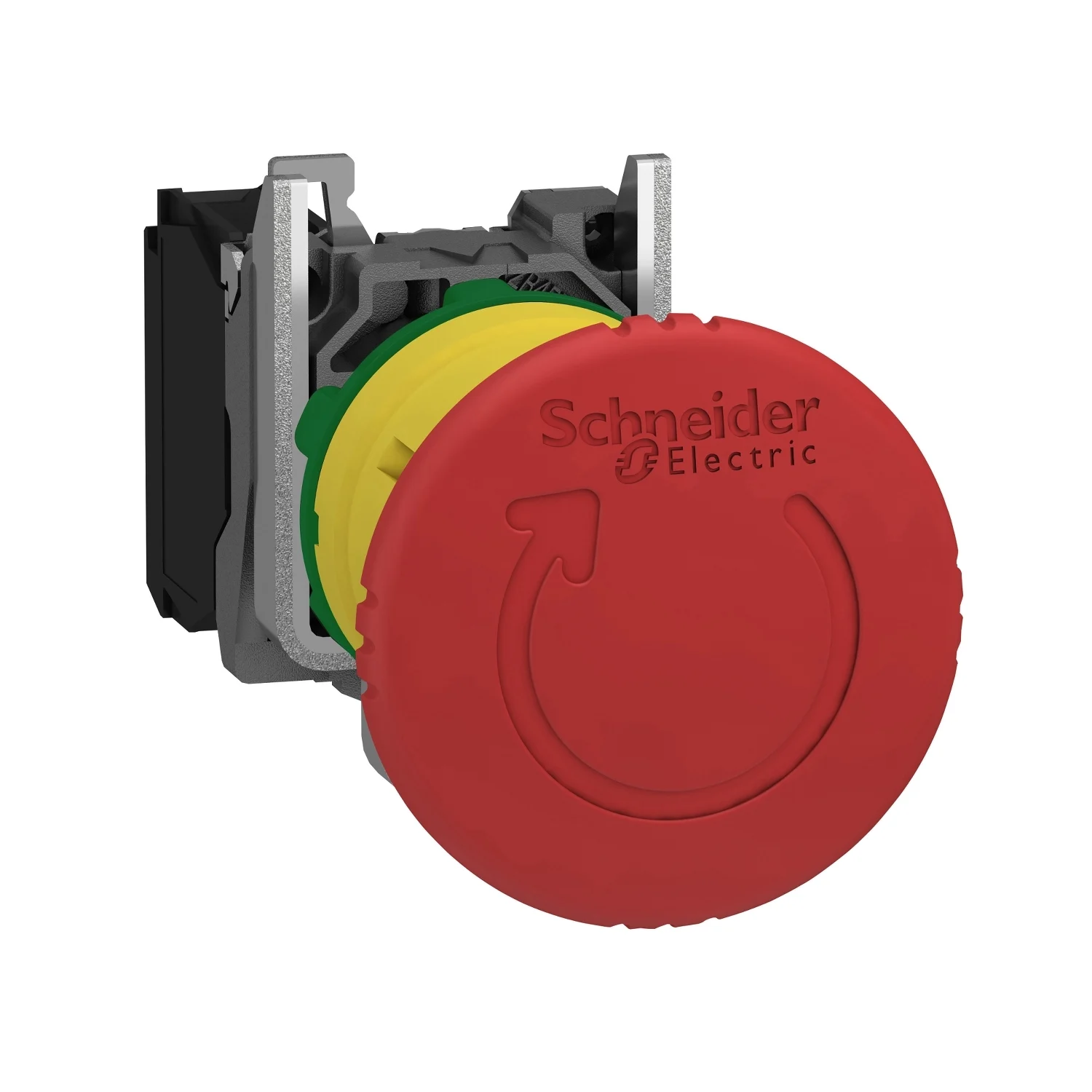

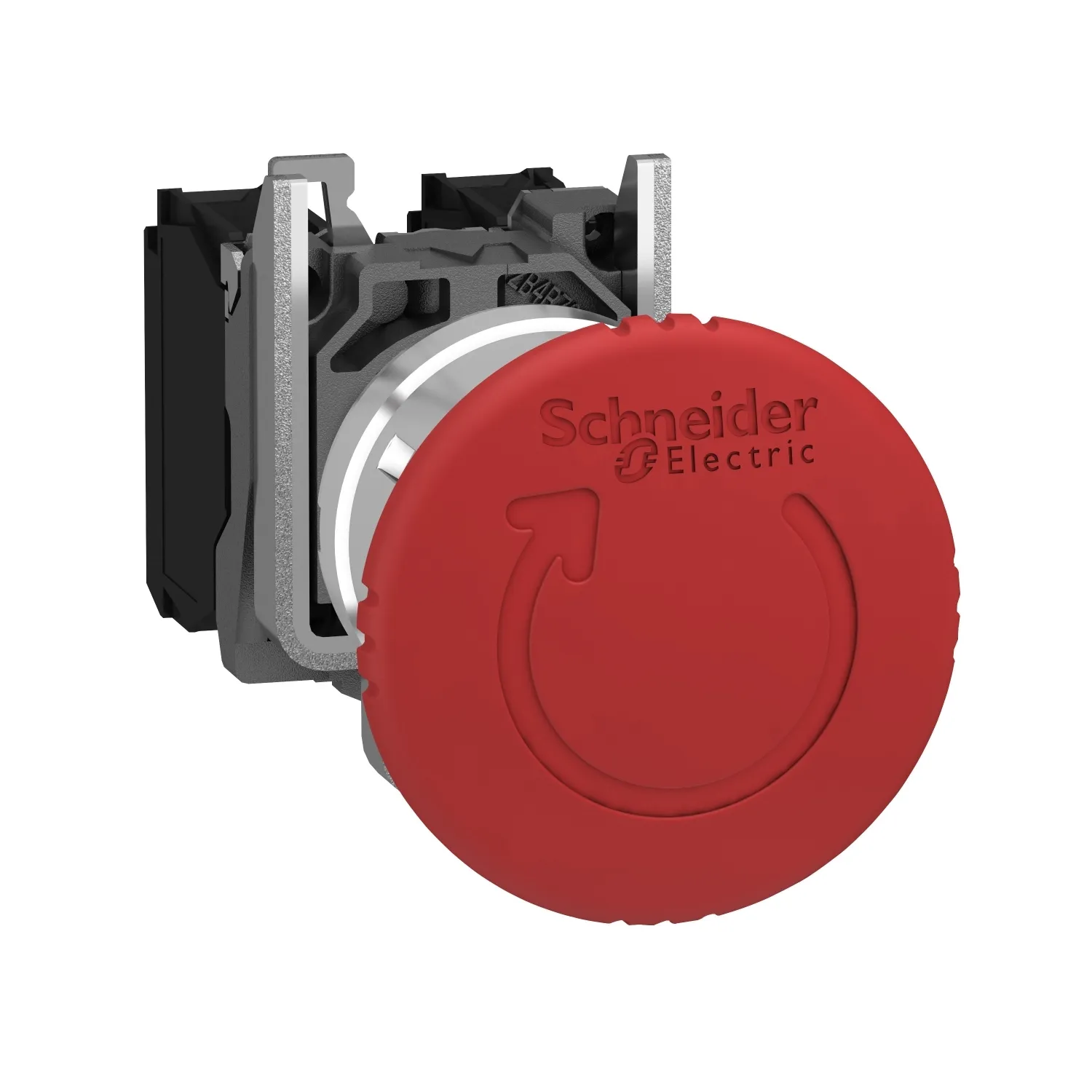

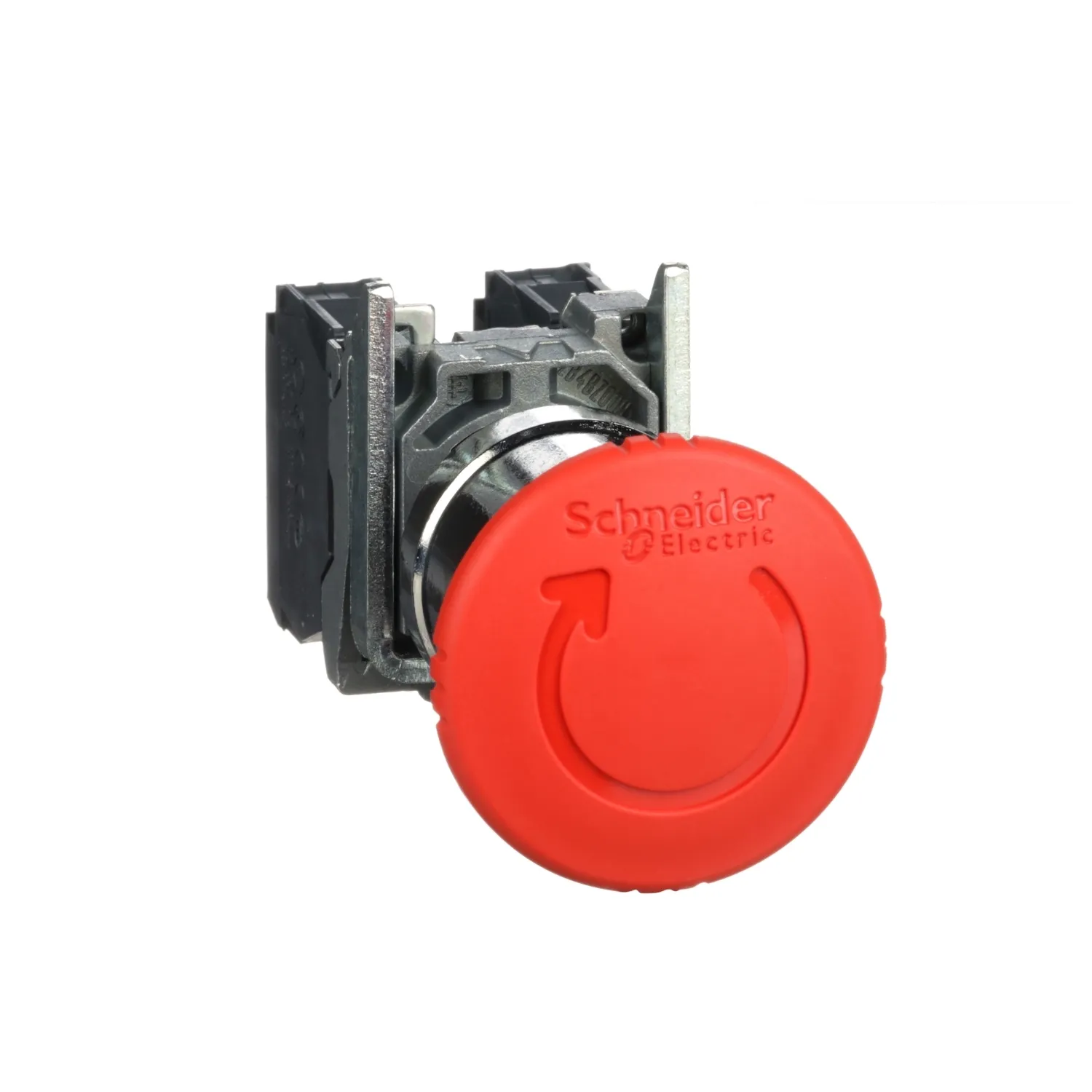

ARRET D’URGENCE TETE TPD D40

Harmony XB4 - bouton arrêt urgence - Ø40 - pousser tourner - rouge - 1O - vis

Caractéristiques

Principales

Gamme de produits Harmony XB4
Fonction produit Bouton d’arrêt d’urgence
Bouton-poussoir d’arrêt d’urgence
Nom de l’appareil XB4
Matériau de la collerette Métal plaqué chrome
Matière de l’embase de fixation Zamak
Diamètre de fixation 22 mm
Vente par quantité indivisible 1
Forme de la tête de l’unité de signalisation Rond
Type d’unité de commande déclenchement et accrochage mécanique
Type de tête Standard
Remise à zéro Tourner pour déverrouiller
Profil de l’unité de commande Rouge coup de poing Ø 40mm, non marqué
Description des contacts 1 « O »
Fonctionnement des contacts À action dépendante
Raccordement Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN 60947-1
Borniers à vis-étrier, >= 1 x 0,22 mm² sans embout se conformer à EN 60947-1


Complémentaires

Hauteur 47 mm
Largeur 40 mm
Profondeur 82 mm
Description des bornes ISO n°1 (21-22)NC
Poids du produit 0,118 kg
Tenue au nettoyage haute pression 7000000 Pa à 55 °C, distance : 0,1 m
Utilisation des contacts Contacts standards
Ouverture positive Avec se conformer à EN/CEI 60947-5-1 appendix K
Course d’actionnement 1,5 mm (état électrique modifié par « O »)
4,3 mm (course totale)
Endurance mécanique 300000 cycle
Couple de serrage 0,8…1,2 N.m se conformer à EN 60947-1
Forme de la tête de vis Transversal compatible avec cruciforme Philips n° 1 tournevis
Transversal compatible avec pozidriv N°1 tournevis
Perforé compatible avec plat Ø 4 mm tournevis
Perforé compatible avec plat Ø 5,5 mm tournevis
Matériau des contacts Alliage d’argent (Ag/Ni)
Protection contre les courts-circuits 10 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1
[Ith] courant thermique conventionnel 10 A se conformer à EN/IEC 60947-5-1
[Ui] tension d’isolement 600 V (degré de pollution 3) se conformer à EN 60947-1
[Uimp] tension assignée de tenue aux chocs 6 kV se conformer à EN 60947-1
[Ie] courant assigné d’emploi 3 A à 240 V, AC-15, A600 se conformer à EN/IEC 60947-5-1
6 A à 120 V, AC-15, A600 se conformer à EN/IEC 60947-5-1
0,1 A à 600 V, DC-13, Q600 se conformer à EN/IEC 60947-5-1
0,27 A à 250 V, DC-13, Q600 se conformer à EN/IEC 60947-5-1
0,55 A à 125 V, DC-13, Q600 se conformer à EN/IEC 60947-5-1
1,2 A à 600 V, AC-15, A600 se conformer à EN/IEC 60947-5-1
Durée de vie électrique 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C
1000000 cycle, AC-15, 3 A à 120 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C
1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C
1000000 cycle, DC-13, 0,2 A à 110 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C
1000000 cycle, DC-13, 0,5 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C
Fiabilité électrique Λ < 10exp(-6) à 5 V et 1 mA dans environnement sain se conformer à EN/IEC 60947-5-4
Λ < 10exp(-8) à 17 V et 5 mA dans environnement sain se conformer à EN/IEC 60947-5-4
Présentation du produit Produit complet


Environnement

Traitement de protection TH
Température ambiante de stockage -40…70 °C
Température de fonctionnement -40…70 °C
Classe de protection contre les chocs électriques Classe I se conformer à IEC 60536
Degré de protection IP IP66 se conformer à CEI 60529
IP67
IP69
IP69K
Tenue à l’environnement NEMA NEMA 13
NEMA 4X
Tenue aux chocs IK IK06 se conformer à IEC 50102
Normes EN/IEC 60947-5-1
UL 508
CSA C22.2 No 14
EN/ISO 13850
EN/IEC 60947-5-5
JIS C8201-5-1
EN/IEC 60947-1
EN/IEC 60947-5-4
EN/IEC 60204-1
IEC 60364-5-53
JIS C8201-1
Certifications du produit CSA
BV
Listé UL
RINA
LROS (Lloyds register of shipping)
GL
DNV
Tenue aux vibrations 5 gn (f= 2…500 Hz) se conformer à CEI 60068-2-6
Tenue aux chocs mécaniques 30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-27
50 gn (durée = 11 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-27


Emballage

Type d’emballage 1 PCE
Nb produits dans l’emballage 1 1
Poids de l’emballage 1 124,38 g
Hauteur de l’emballage 1 4,4 cm
Largeur de l’emballage 1 5,4 cm
Longueur de l’emballage 1 9,1 cm
