- Unités de commande et de signalisation

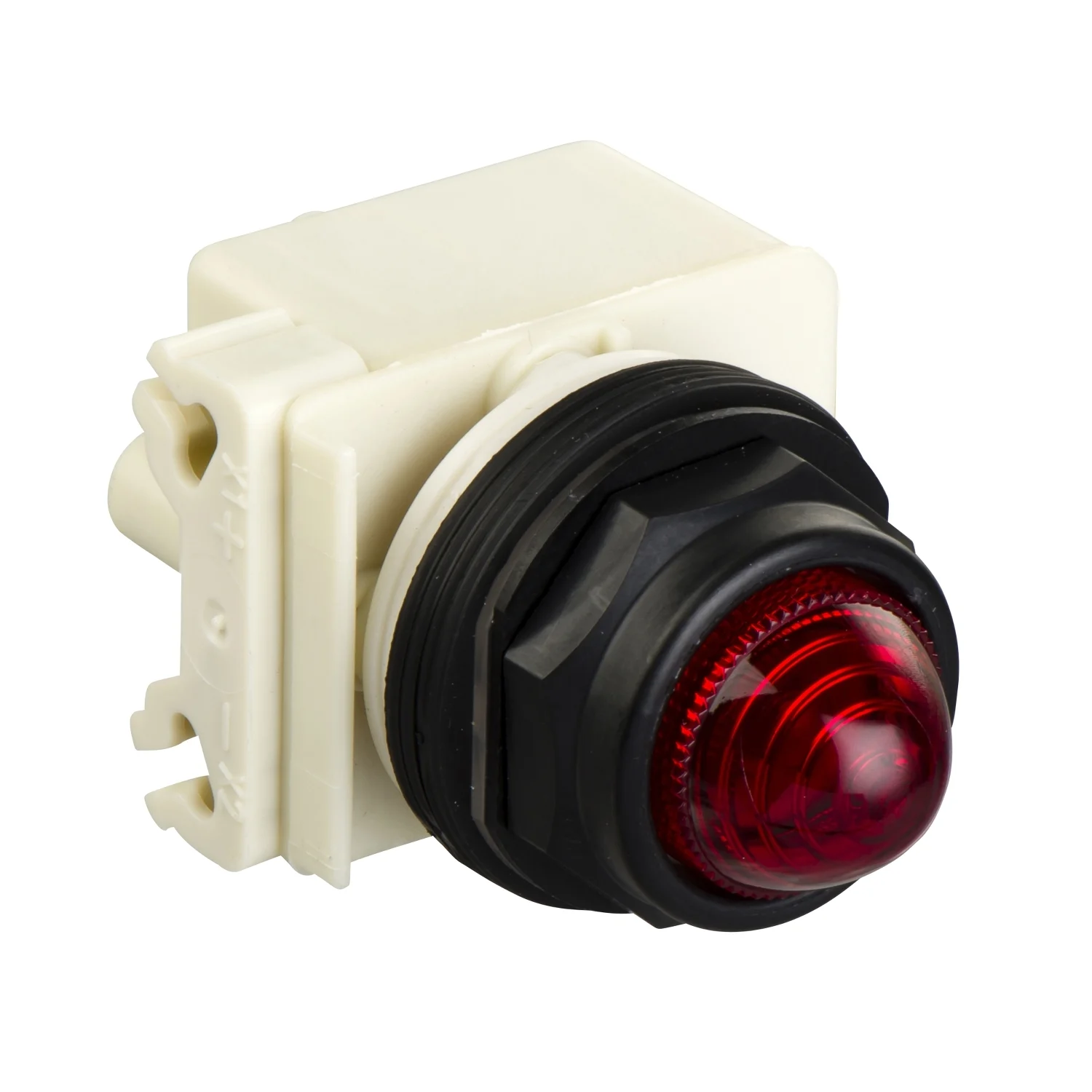

Harmony 9001SK – voyant octog. – Ø30 – IP 66 – rouge – lampe BA9s – 230V -bornes
Principale
| Gamme de produits | Harmony 9001SK |
|---|---|
| Fonction produit | Voyant lumineux |
| Nom de l’appareil | 9001SK |
| type de lentille | Bombé plastique |
| alimentation du bloc lumineux | Via transformateur incorporé 230 V CA 50/60 Hz 6 V) |
Complémentaires
| Matériau de la collerette | Plastique |
|---|---|
| Diamètre de fixation | 30 mm |
| Forme de la tête de l’unité de signalisation | Rond |
| Couleur de la capsule | Rouge |
| source lumineuse | incandescent |
| Culot de lampe | BA 9s |
| [Us] tension d’alimentation | 220…240 V CA 50/60 Hz |
| Couple de serrage | 0,8 N.m se conformer à EN/IEC 60947-1 |
| Forme de la tête de vis | À encoche transversale |
| Raccordement | Borniers à vis-étrier, 1 x 0,22 à 2 x 1,5 mm² se conformer à EN/IEC 60947-1 |
| [Ith] courant thermique conventionnel | 10 A |
| protection contre les courts-circuits | 10 A cartouche fusible se conformer à EN/IEC 60947-5-1 |
| [Ui] tension d’isolement | 250 V (degré de pollution 2) se conformer à EN/IEC 60947-1 |
| [Uimp] tension assignée de tenue aux chocs | 2,5 kV se conformer à EN/IEC 60947-1 |
| Position de montage | Toutes positions |
| Largeur hors tout CAO | 54 mm |
| Hauteur hors tout CAO | 70 mm |
| Profondeur hors tout CAO | 42 mm |
| Poids du produit | 0,181 kg |
| Présentation du produit | Produit complet |
Environnement
| Classe de protection contre les chocs électriques | Classe II se conformer à IEC 61140 |
|---|---|
| Traitement de protection | TC |
| Degré de protection IP | IP66 se conformer à CEI 60529 |
| Tenue à l’environnement NEMA | NEMA 1 NEMA 12 NEMA 13 NEMA 2 NEMA 3 NEMA 3R NEMA 4 NEMA 4X |
| Tenue aux vibrations | 7 gn (f= 2…500 Hz) se conformer à CEI 60068-2-6 |
| Tenue aux chocs mécaniques | 50 gn se conformer à CEI 60068-2-27 |
| Température de fonctionnement | -25…70 °C |
| Température ambiante de stockage | -40…70 °C |
| Normes | JIS C 852 EN/IEC 60947-5-1 UL 508 EN/IEC 60947-1 EN/IEC 60947-5-4 CSA C22.2 No 14 JIS C8201-5-1 JIS C8201-1 |
| Certifications du produit | NEMA UL 508 |
