- Unités de commande et de signalisation

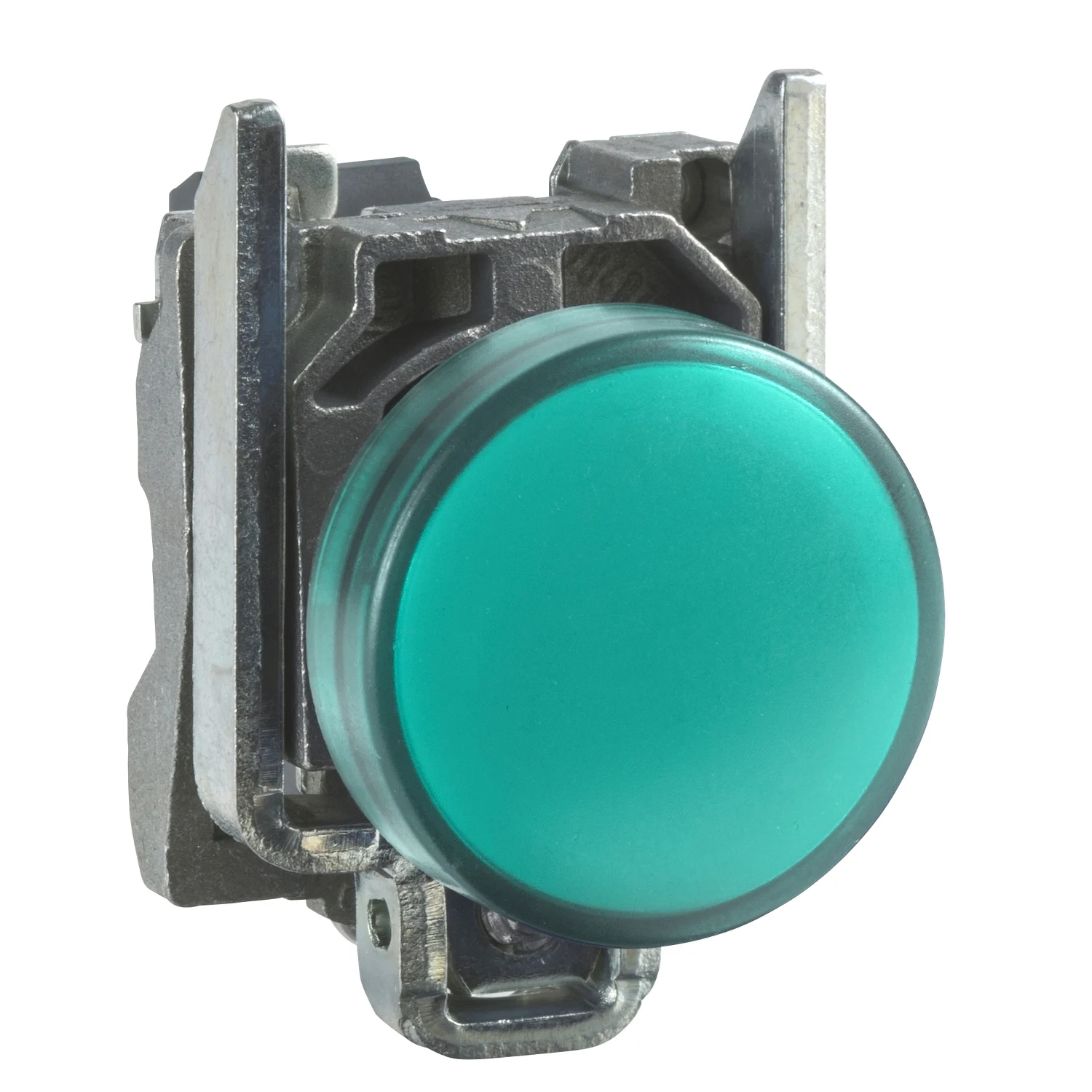

Veilleuse ronde Ø 22 – IP65 – vert – DEL intégrale – 240 V – cosses
| gamme de produits |
Harmony XB4
|
|
|---|---|---|
| type de produit ou de composant |
Voyant lumineux
|
|
| nom abrégé d’appareil |
XB4
|
|
| matière de la collerete |
Métal plaqué chrome
|
|
| matière du collier de fixation |
Zamak
|
|
| diamètre de fixation |
22 mm
|
|
| type de tête |
Normes
|
|
| vente par quantité indivisible |
1
|
|
| forme de la tête de l’unité de signalisation |
Rond
|
|
| couleur de cabochon/opérateur ou lentille |
Vert
|
|
| information suppl opérateur |
Avec lentille normale
|
|
| source lumineuse |
DEL protégée
|
|
| culot de lampe |
LED integrale
|
|
| couleur de la source lumineuse |
Vert
|
|
| [Us] tension assignée d’alimentation |
230…240 V c.a. 50/60 Hz
|
| hauteur |
47 mm
|
|
|---|---|---|
| largeur |
30 mm
|
|
| profondeur |
54 mm
|
|
| description des bornes ISO n°1 |
(X1-X2)PL
|
|
| poids du produit |
0,08 kg
|
|
| tenue au nettoyeur haute pression |
7000000 Pa à 55 °C, distance: 0,1 m
|
|
| mode de raccordement |
Borniers à vis-étrier, <= 2 x 1,5mm² avec extrémité de câble conforme à EN/IEC 60947-1
Borniers à vis-étrier, 1 x 0,22 à 2 x 2,5 mm² sans extrémité de câble conforme à EN/IEC 60947-1 |
|
| [Ui] tension assignée d’isolement |
250 V (degré de pollution 3) conforme à EN 60947-1
|
|
| [Uimp] tension assignée de tenue aux chocs |
4 kV conforme à EN 60947-1
|
|
| type de signalisation |
Permanent
|
|
| consommation électrique |
14 mA
|
|
| durée utile |
100000 H à la tension nominale et à 25 °C
|
|
| tenue aux ondes de choc |
1 kV conforme à IEC 61000-4-5
|
|
| présentation du produit |
Produit complet
|
|
| limites de la tension d’alimentation |
195…264 V c.a.
|
| traitement de protection |
TH
|
|
|---|---|---|
| température ambiante pour le stockage |
-40…70 °C
|
|
| température de fonctionnement |
-40…70 °C
|
|
| classe de protection contre les chocs électriques |
Classe I conforme à IEC 60536
|
|
| degré de protection IP |
IP66 conforme à IEC 60529
IP67 IP69 IP69K |
|
| tenue à l’environnement NEMA |
NEMA 13
NEMA 4X |
|
| degré de protection IK |
IK06 conforme à IEC 50102
|
|
| normes |
JIS C8201-5-1
CSA C22.2 No 14 EN/IEC 60947-5-5 EN/IEC 60947-5-1 UL 508 EN/IEC 60947-5-4 EN/IEC 60947-1 JIS C8201-1 |
|
| certifications du produit |
CSA
UL listed |
|
| tenue aux vibrations |
5 gn (f= 12…500 Hz) conforme à IEC 60068-2-6
|
|
| tenue aux chocs mécaniques |
30 gn (durée = 18 ms) pour accélération semi-sinusoïdale conforme à IEC 60068-2-27
50 gn (durée = 11 ms) pour accélération semi-sinusoïdale conforme à IEC 60068-2-27 |
|
| tenue aux transitoires rapides |
2 kV conforme à IEC 61000-4-4
|
|
| tenue aux champs électromagnétiques rayonnés |
10 V/m conforme à IEC 61000-4-3
|
|
| tenue aux décharges électrostatiques |
6 kV sur le contact (partiesmétalliques) conforme à IEC 61000-4-2
8 kV à l’air libre (dans les piècesd’isolation) conforme à IEC 61000-4-2 |
|
| émission électromagnétique |
Classe B conforme à IEC 55011
|
| Type d’emballage 1 |
PCE
|
|
|---|---|---|
| Nombre d’unités dans l’emballage |
1
|
|
| Poids de la boîte (livres) |
80 g
|
|
| Hauteur de l’emballage 1 |
3,4 cm
|
|
| Largeur de l’emballage 1 |
5,4 cm
|
|
| Longueur de l’emballage 1 |
8,8 cm
|
|
| Type d’emballage 2 |
BB1
|
|
| Nb produits dans l’emballage 2 |
5
|
|
| Poids de l’emballage 2 |
402 g
|
|
| Hauteur de l’emballage 2 |
3,4 cm
|
|
| Largeur de l’emballage 2 |
8,8 cm
|
|
| Longueur de l’emballage 2 |
26,5 cm
|
|
| Type d’emballage 3 |
S03
|
|
| Nb produits dans l’emballage 3 |
150
|
|
| Poids de l’emballage 3 |
12,476 kg
|
|
| Hauteur de l’emballage 3 |
30 cm
|
|
| Largeur de l’emballage 3 |
30 cm
|
|
| Longueur de l’emballage 3 |
40 cm
|
