- Unités de commande et de signalisation

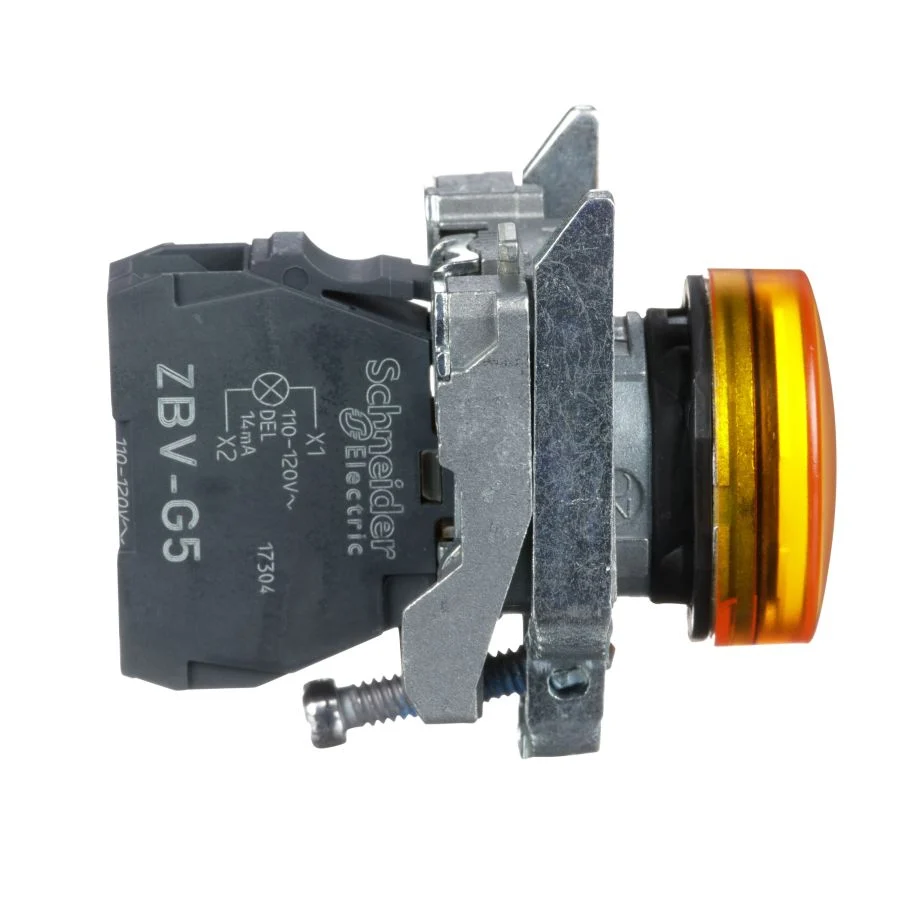

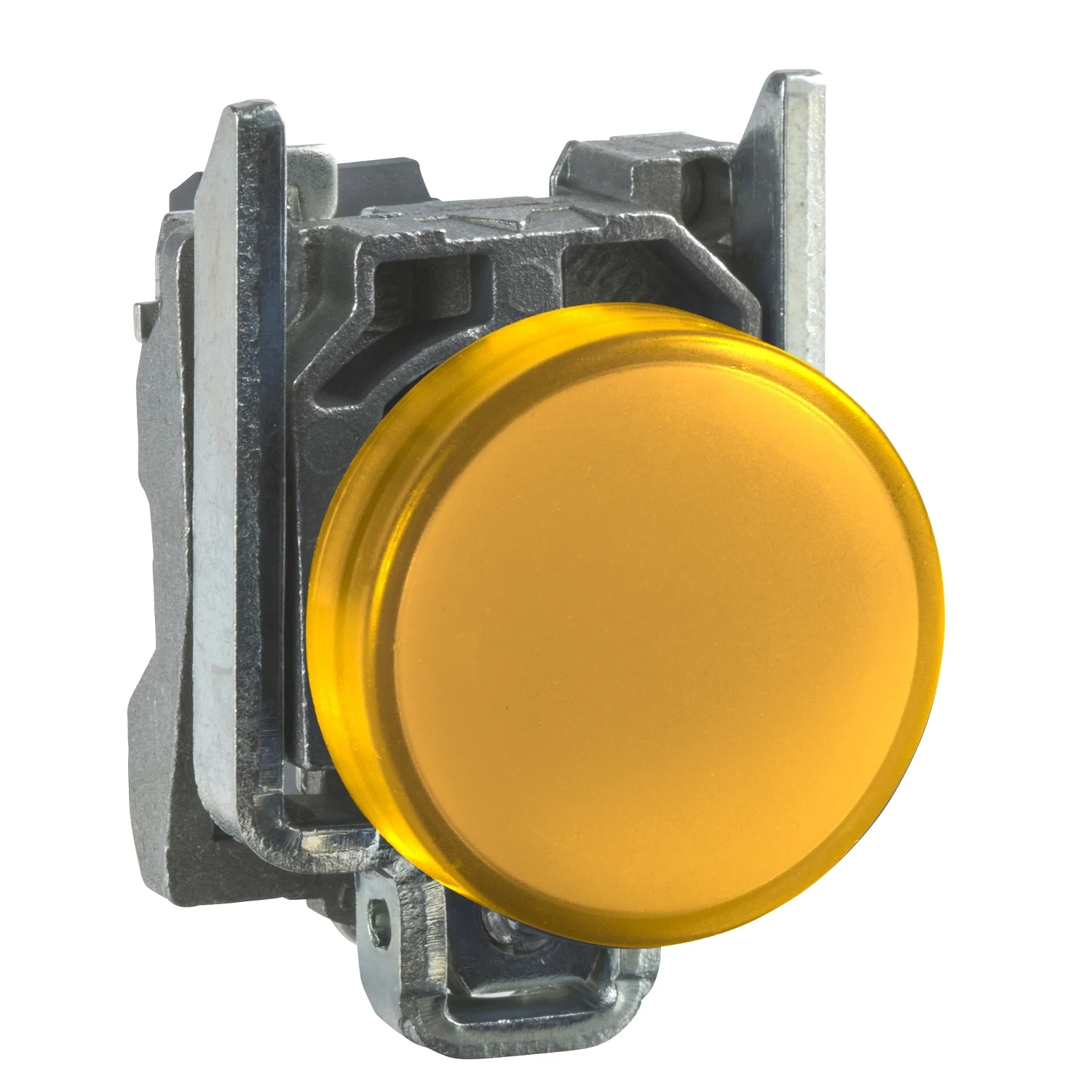

Harmony XB4 – voyant lumineux DEL – Ø22 – orange – 120V – vis étrier
Principales
| Gamme de produits | Harmony XB4 |
|---|---|
| Fonction produit | Voyant lumineux |
| Nom de l’appareil | XB4 |
| Matériau de la collerette | Métal plaqué chrome |
| Matière de l’embase de fixation | Zamak |
| Diamètre de fixation | 22 mm |
| Type de tête | Standard |
| Vente par quantité indivisible | 1 |
| Forme de la tête de l’unité de signalisation | Rond |
| Couleur de la capsule | Orange |
| Info supplémentaire de l’unité de commande | Avec lentille normale |
| Source lumineuse | LED protégée |
| Culot de lampe | Tout LED |
| Couleur de la source lumineuse | Orange |
| [Us] tension d’alimentation | 110 à 120 V CA 50/60 Hz |
Complémentaires
| Hauteur | 47 mm |
|---|---|
| Largeur | 30 mm |
| Profondeur | 54 mm |
| Description des bornes ISO n°1 | (X1-X2)PL |
| Poids du produit | 0,08 kg |
| Tenue au nettoyage haute pression | 7000000 Pa à 55 °C, distance : 0,1 m |
| Raccordement | Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN/IEC 60947-1 Borniers à vis-étrier, 1 x 0,22 à 2 x 2,5 mm² sans embout se conformer à EN/IEC 60947-1 |
| [Ui] tension d’isolement | 250 V (degré de pollution 3) se conformer à EN 60947-1 |
| [Uimp] tension assignée de tenue aux chocs | 4 kV se conformer à EN 60947-1 |
| Type de signalisation | Fixe |
| Consommation électrique | 14 mA |
| Durée de vie | 100000 H à la tension nominale et à 25 °C |
| Tenue aux ondes de choc | 1 kV se conformer à CEI 61000-4-5 |
| Présentation du produit | Produit complet |
| Limites de la tension d’alimentation | 100…132 V CA |
Environnement
| Traitement de protection | TH |
|---|---|
| Température ambiante de stockage | -40…70 °C |
| Température de fonctionnement | -40…70 °C |
| Classe de protection contre les chocs électriques | Classe I se conformer à IEC 60536 |
| Degré de protection IP | IP66 se conformer à CEI 60529 IP67 IP69 IP69K |
| Tenue à l’environnement NEMA | NEMA 13 NEMA 4X |
| Tenue aux chocs IK | IK06 se conformer à IEC 50102 |
| Normes | EN/IEC 60947-5-1 CSA C22.2 No 14 UL 508 EN/IEC 60947-1 EN/IEC 60947-5-5 EN/IEC 60947-5-4 JIS C8201-5-1 JIS C8201-1 |
| Certifications du produit | Listé UL CSA |
| Tenue aux vibrations | 5 gn (f= 12…500 Hz) se conformer à CEI 60068-2-6 |
| Tenue aux chocs mécaniques | 30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-27 50 gn (durée = 11 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-27 |
| Tenue aux transitoires rapides | 2 kV se conformer à CEI 61000-4-4 |
| Tenue aux champs électromagnétiques rayonnés | 10 V/m se conformer à CEI 61000-4-3 |
| Tenue aux décharges électrostatiques | 6 kV sur le contact (parties métalliques) se conformer à CEI 6100-4-11 8 kV à l’air libre (dans les pièces d’isolation) se conformer à CEI 6100-4-11 |
| émission électromagnétique | Classe B se conformer à IEC 55011 |
