- Unités de commande et de signalisation

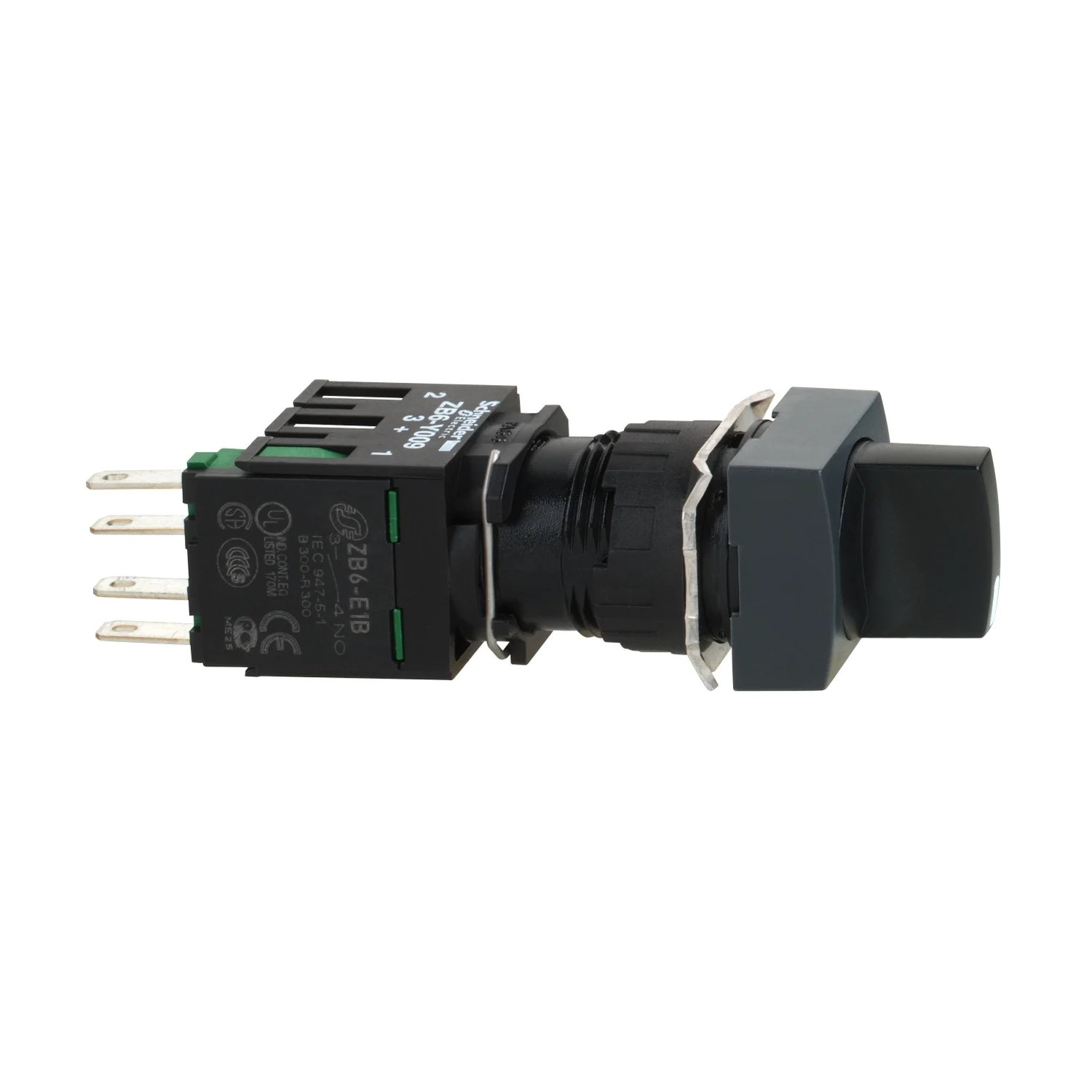

Harmony XB6 – bouton tournant – Ø16mm – à manette – 2 positions – 1F – noir
Principales
| gamme de produits | Harmony XB6 |
|---|---|
| type de produit ou de composant | Sélecteur complet |
| nom abrégé d’appareil | XB6 |
| matière de la collerete | Plastique |
| diamètre de fixation | 16 mm |
| vente par quantité indivisible | 1 |
| position de montage | Position quelconque |
| forme de la tête de l’unité de signalisation | Carré |
| appareil de commande | bouton maintenu |
| profil du dispositif de commande | Noir poignée standard |
| positions d’appareil de commande | 3 positions de 60° |
| description des contacts | 1F+1O |
| fonctionnement des contacts | À action dépendante |
Complémentaires
| hauteur | 18 mm |
|---|---|
| largeur | 18 mm |
| profondeur | 68 mm |
| description des bornes ISO n°1 | (13-14)NO |
| poids du produit | 0,021 kg |
| ouverture positive | Avec conforme à EN/IEC 60947-5-1 appendix K |
| durée de vie mécanique | 500000 cycle |
| mode de raccordement | Connecteurs Faston 2,8 x 0,5 mm |
| matériau des contacts | Alliage d’argent (Ag/Ni) |
| protection contre les courts-circuits | 6 A fusible à cartouche type gG |
| [Ui] tension assignée d’isolement | 250 V (degré de pollution 3) conforme à EN/IEC 60947-1 |
| [Uimp] tension assignée de tenue aux chocs | 4 kV conforme à EN/IEC 60947-1 |
| [Ie] courant assigné d’emploi | 3 A à 120 V, AC-15, B300 conforme à EN/IEC 60947-5-1 1,5 A à 240 V, AC-15, B300 conforme à EN/IEC 60947-5-1 0,1 A à 250 V, DC-13, R300 conforme à EN/IEC 60947-5-1 0,22 A à 125 V, DC-13, R300 conforme à EN/IEC 60947-5-1 |
| durée de vie électrique | 1000000 cycle, AC-15 à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 conforme à EN/IEC 60947-5-1 appendix C 1000000 cycle, DC-13 à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 conforme à EN/IEC 60947-5-1 appendix C |
| fiabilité électrique IEC 60947-5-4 | Λ = 10exp(-8) à 5 V et 1 mA avec niveau de confiance de 90% conforme à EN 60947-5-4 |
Environnement
| traitement de protection | TC |
|---|---|
| température ambiante pour le stockage | -40…70 °C |
| température de fonctionnement | -25…70 °C |
| classe de protection contre les chocs électriques | Classe II conforme à IEC 61140 |
| degré de protection IP | IP65 conforme à IEC 60529 |
| tenue à l’environnement NEMA | NEMA 13 conforme à UL 50 NEMA 4 conforme à UL 50 NEMA 4X conforme à UL 50 NEMA 13 conforme à CSA C22.2 No 94 NEMA 4 conforme à CSA C22.2 No 94 NEMA 4X conforme à CSA C22.2 No 94 |
| normes | JIS C 852 UL 508 EN/IEC 60947-5-1 EN/IEC 60947-5-5 CSA C22.2 No 14 EN/IEC 60947-1 JIS C8201-5-1 JIS C8201-1 |
| certifications du produit | UL CCC GOST CSA |
| tenue aux vibrations | +/- 3 mm (f= 2…500 Hz) conforme à IEC 60068-2-6 5 gn (f= 2…500 Hz) conforme à IEC 60068-2-6 |
| tenue aux chocs mécaniques | 30 gn (durée = 18 ms) pour accélération semi-sinusoïdale conforme à IEC 60068-2-27 50 gn (durée = 11 ms) pour accélération semi-sinusoïdale conforme à IEC 60068-2-27 |
