ULTRA SL – Pompe centrifuge verticale multicellulaire avec pièce de travail en acier inoxydable. Pour le pompage de liquides propres et sans impuretés dans les systèmes à haute pression, l’irrigation, l’approvisionnement en eau potable et en eau glycolée, dans les systèmes de traitement de l’eau, l’industrie alimentaire, le chauffage et la climatisation, dans les systèmes de lavage.
Exemple: U 3sv / X-100/5 T:
U – Ejecteur;
3 – Consommation nominale m3 / h;
S – Hydraulique en acier inoxydable;
V – Vertical avec l’emplacement des tuyaux d’entrée et de sortie l’un sur l’autre;
L-Vertical avec entrée et sortie linéaires;
X – Corps de pompe en acier inoxydable (sans « X »: fonte);
100 – Puissance nominale HPx100;
5 – Nombre d’impulseurs;
T – 3 ~.
Température du liquide:
de 5 ° C à 90 ° C (SV);
-15 ° C à 110 ° C (SL / SLX).
Température ambiante: 40 ° C;
8 maîtres ≤ 6 impulseurs;
14 messieurs ≥ 7 impulseurs.
Classe d’isolation: F;
Mesure de protection:
IP44;
IP55 ≥ 4,5 HP.
3 ~ 230 / 400V-50Hz P ≤ 4 kW;
3 ~ 400 / 690V-50Hz P> 4 kW;
1 ~ 230v-50hz;
avec protection thermique jusqu’à 1,85 kW.
Corps de pompe:
Fonte (SV / SL);
Acier au chrome-nickel AISI 304 (SLX).
Support moteur: fonte;
Roue, diffuseur, carter, arbre moteur: acier au chrome-nickel AISI 304;
Garniture mécanique:
graphite-graphite ≤ 6 roues;
Carbure de graphite-silicium ≥ 7 roues.
Palier intermédiaire d’un arbre directeur: Céramique-carbure de tungstène;
Joint du corps de pompe: EPDM.
Conception compacte monobloc
Silence

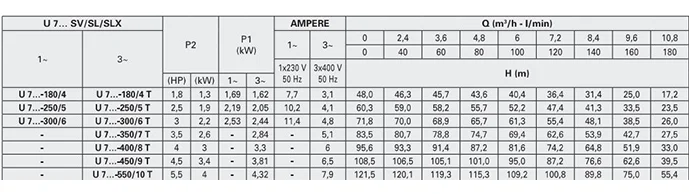

Excellents indicateurs de performance qui réduisent considérablement les coûts d’exploitation et d’énergie Caractéristiques hydrauliques
économiques Dessin dimensionnel DNM ADN DIMENSIONS (mm) Kg 1 ”¼ G 1” ¼ G
| Fabricant | Pentax |
| Qmax, m3 / h | 10,8 |
| Hmax, m | 95,6 |
| Moteur, kW | 3 |
| Température du liquide | -15 ° C à +110 ° C |
| Pression de service | 14 bar |
| Nombre de phases | 3 |
| Degré de protection | IP 44 |
| Température ambiante | +40 ° C |
| Classe d’isolation | F |
| Arbre moteur | Acier au chrome-nickel AISI 304 |
| Boîtier de pompe | Fonte |
| Roue de travail | Acier au chrome-nickel AISI 304 |
| Support moteur | Fonte |
