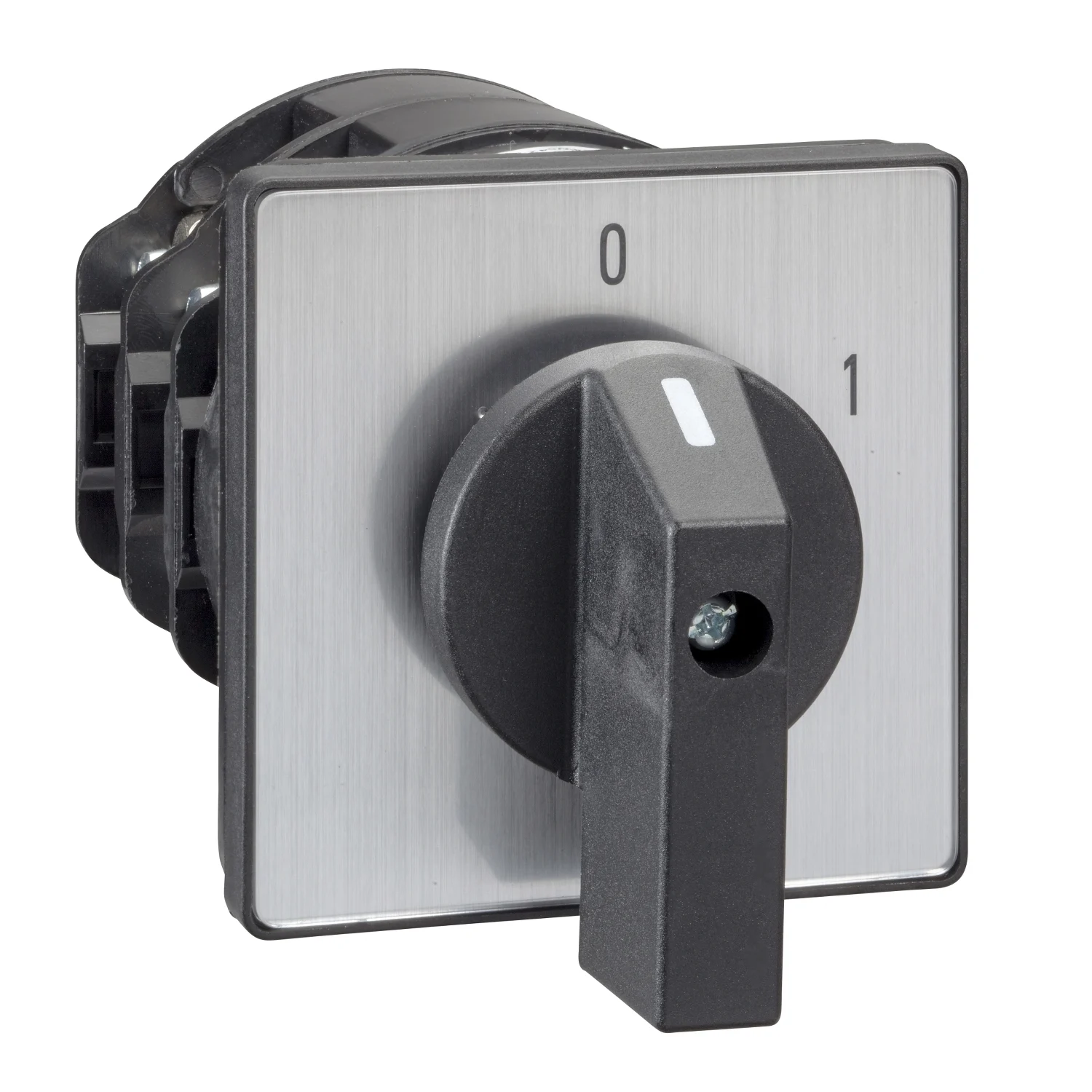

Inverseur à came – 4 pôles – 60 ° – 150 A – montage à vis
Principale
gamme de produits | Harmony K |
---|---|
type de produit ou de composant | Interrupteur à came complet |
Nom du composant | K150 |
[Ith] courant thermique conventionnel à l’air libre | 150 A |
emplacement de montage | De face |
mode de fixation | 4 trous |
type de tête de commutateur à came | Avec plaque frontale 88 x 88 mm |
type d’opérateur | Poignée noire |
cadenassage de la poignée rotative | Sans pour autant |
présentation de la légende | Avec légende métallique, 1 – 0 – 2 marquage noir |
fonction de commutation de came | Commutateur inverseur |
revenir | Sans pour autant |
position off | Avec position Off |
description des pôles | 4P |
positions de commutation | Droite: 0 ° – 60 ° Gauche: 0 ° – 300 ° |
Degré de protection IP | IP40 conforme à IEC 529 IP40 conforme à NF C 20-010 |
Complémentaire
angle de commutation | 60 ° |
---|---|
[Ui] tension d’isolement nominale | 690 V (degré de pollution 3) se conformer à EN 60947-1 690 V (degré de pollution 3) se conformer à IEC 60947-1 |
courant de court-circuit | 25 000 A |
protection de court circuit | Fusible à cartouche 200 A, type gG |
[Uimp] tension de tenue aux chocs assignée | 6 kV se conformer à EN 947-1 6 kV se conformer à IEC 947-1 |
opération de contact | Pause lente |
ouverture positive | Avec |
connexion électrique | Borniers captifs à vis-étrier souple, capacité de serrage: 1 x 50 mm² Borniers captifs à vis-étrier pleins, capacité de serrage: 1 x 70 mm² |
couple de serrage | 2,5 Nm |
capacité de commutation en mA | 150000 mA DC à 140 V 3 contact (s) pour charge résistive (T = 1 ms) 150000 mA DC à 24 V 1 contact (s) pour charge inductive (T = 50 ms) 150000 mA DC à 24 V 1 contact (s ) pour charge résistive (T = 1 ms) 150000 mA CC à 48 V 1 contact (s) pour charge résistive (T = 1 ms) 150000 mA CC à 48 V 2 contact (s) pour charge inductive (T = 50 ms) 150000 mA DC à 48 V 2 contact (s) pour charge résistive (T = 1 ms) 150000 mA DC à 70 V 3 contact (s) pour charge inductive (T = 50 ms) 150000 mA DC à 70 V 3 contact (s ) pour charge résistive (T = 1 ms) 150000 mA CC à 95 V 2 contact (s) pour charge résistive (T = 1 ms) 50000 mA CC à 30 V 1 contact (s) pour charge inductive (T = 50 ms) 50000 mA DC à 60 V 2 contact (s) pour charge inductive (T = 50 ms) 50000 mA DC à 90 V 3 contact (s) pour charge inductive (T = 50 ms) |
durabilité mécanique | 300000 cycles |
Largeur hors tout CAD | 88 millimètre |
Hauteur hors tout CAD | 88 millimètre |
Profondeur globale CAO | 205 millimètre |
poids net | 0,88 kg |
Environnement
normes | EN / CEI 60947-3 |
---|---|
certifications de produits | CULus 240 V 15 hp monophasé CULus 240 V 25 hp 3 phases CULus 480 V 40 hp 3 phases CULus 120 V 7,5 hp monophasé |
traitement protecteur | TC |
température de l’air ambiant pour le fonctionnement | -25… 55 ° C |
température de l’air ambiant pour le stockage | -40… 70 ° C |
