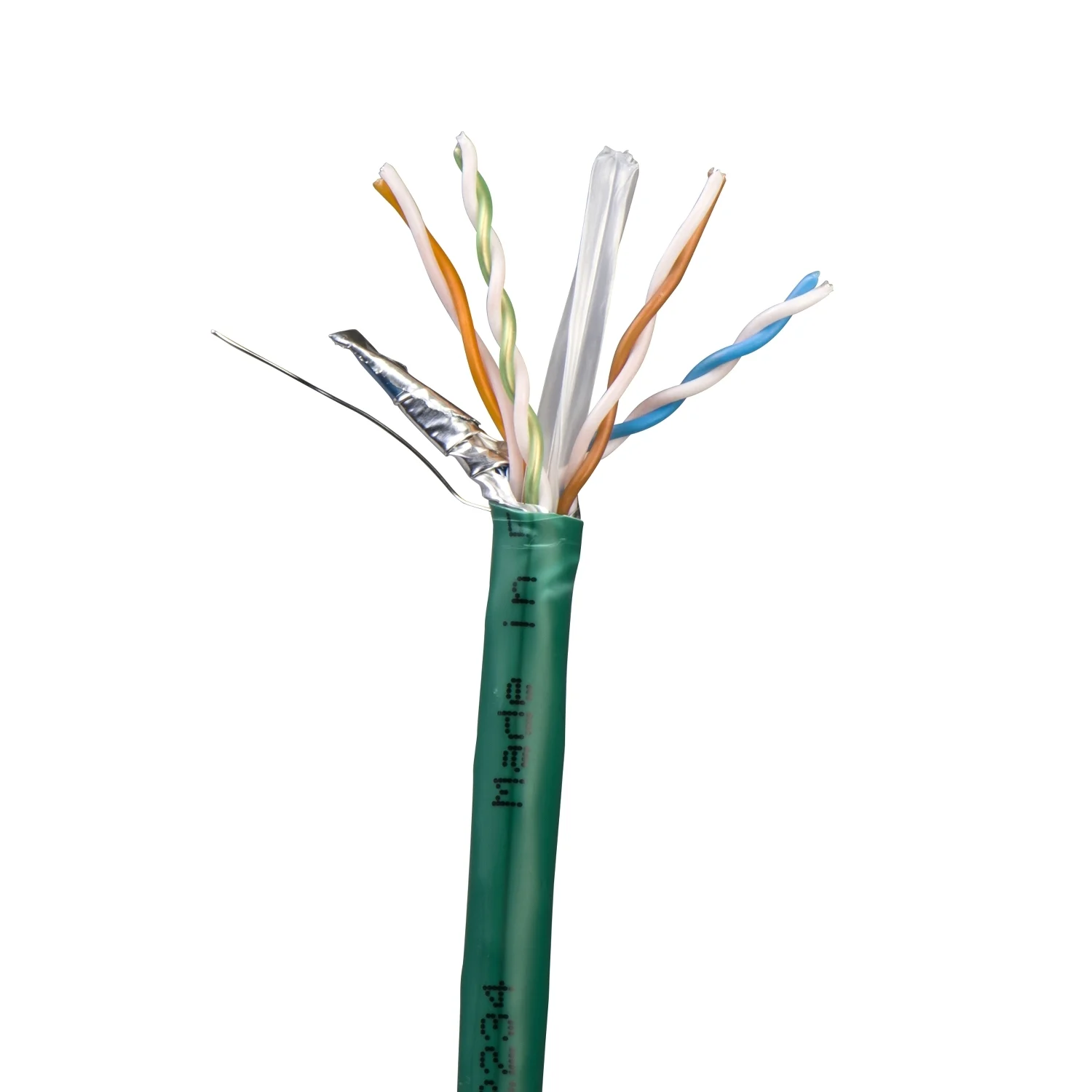

Câblages informatiques Cat.6A.
Câblage capillaire d’étage en très haut débit jusqu’à 10 Gbit/s (soit 2,5 Gbit/s par paire simultanément).
Bande passante jusqu’à 500 MHz.
Liaisons de classe Ea, respectant les normes existantes de câblage et conservant le connecteur RJ45 comme interface physique.
gamme |
Actassi
|
|
---|---|---|
type de produit ou de composant |
Câble réseau
|
|
emballage du câble |
Touret, de 1000 m
|
|
nuance de la couleur |
Green
|
|
type de blindage du câble |
F/UTP
|
type de câble |
4 paires en câbles
|
|
---|---|---|
categorie de réseau de communication |
6A
|
|
protocole de port de communication |
VoIP (Voice IP)
PoE 15W (Power over Ethernet) PoE+ 30W (Power over Ethernet Plus) |
|
type de réseau de communication |
1000BASE-T
|
|
perte de rendement minimum |
23 dB 4 MHz 26 dB
25 dB 16 MHz 28 dB 25 dB 20 MHz 28 dB 23,6 dB 31,25 MHz 26,9 dB 21,5 dB 62,5 MHz 25,3 dB Guaranteed: 20.1 dB at 100 MHz typical: 24.2 dB 18 dB 200 MHz 22,5 dB Guaranteed: 17.3 dB at 250 MHz typical: 22 dB 17,3 dB 300 MHz 22 dB 17,3 dB 400 MHz 22 dB Guaranteed: 17.3 dB at 500 MHz typical: 20.3 dB 25 dB 10 MHz 28 dB 19,4 dB 125 MHz 23,36 dB |
|
affaiblissement |
3,8 dB 4 MHz 3,7 dB
5,9 dB 10 MHz 5,5 dB 7,5 dB 16 MHz 6,9 dB 8,4 dB 20 MHz 7,7 dB 10,5 dB 31,25 MHz 9,6 dB 15 dB 62,5 MHz 13,7 dB Guaranteed: 19.1 dB Typical: 17.5 dB @ 100 MHz 21,5 dB 125 MHz 19,7 dB 27,6 dB 200 MHz 25,2 dB Guaranteed: 31.1 dB Typical: 28.4 dB @ 250 MHz 34,3 dB 300 MHz 31,32 dB 40,1 dB 400 MHz 36,62 dB Guaranteed: 45.3 dB Typical: 41.4 dB @ 500 MHz |
|
Power Sum Near End Crosstalk (PS NEXT) |
Garanti : 63,3 dB Classique : 82,5 dB à 4 MHz
Garanti : 57,3 dB Classique : 74,9 dB à 10 MHz Garanti : 54,2 dB Classique : 71 dB à 16 MHz Garanti : 52,8 dB Classique : 69,2 dB à 20 MHz Garanti : 49,9 dB Classique : 65,5 dB à 31,25 MHz Garanti : 45,4 dB Classique : 59,7 dB à 62,5 MHz Garanti : 42,3 dB Classique : 55,8 dB à 100 MHz Garanti : 40,8 dB Classique : 53,82 dB à 125 MHz Garanti : 37,8 dB Classique : 50,1 dB à 200 MHz Garanti : 36,3 dB Classique : 48,2 dB à 250 MHz Garanti : 35,1 dB Classique : 46,61 dB à 300 MHz Garanti : 33,3 dB Classique : 44,22 dB à 400 MHz Garanti : 31,8 dB Classique : 42,5 dB à 500 MHz |
|
Power Sum Alien Near End Crosstalk (PS ANEXT) |
67 dB à 4 MHz
67 dB à 10 MHz 67 dB à 16 MHz 67 dB à 20 MHz 67 dB à 31,25 MHz 65,6 dB à 62,5 MHz 62,5 dB à 100 MHz 61 dB à 125 MHz 58 dB à 200 MHz 56,5 dB à 250 MHz 55,3 dB à 300 MHz 53,5 dB à 400 MHz 52 dB à 500 MHz |
|
Power Sum Attenuation to Alien Crosstalk Far-end (PS AACR-F) |
66,2 dB à 4 MHz
58,2 dB à 10 MHz 54,1 dB à 16 MHz 52,2 dB à 20 MHz 48,3 dB à 31,25 MHz 42,3 dB à 62,5 MHz 38,2 dB à 100 MHz 36,3 dB à 125 MHz 32,2 dB à 200 MHz 30,2 dB à 250 MHz 28,7 dB à 300 MHz 26,2 dB à 400 MHz 24,2 dB à 500 MHz |
|
Taux de diaphonie d’atténuation pour extrémité distante (ACR-F) |
Garanti : 56 dB à 4 MHz
Garanti : 48 dB à 10 MHz Garanti : 43,9 dB à 16 MHz Garanti : 42 dB à 20 MHz Garanti : 38,1 dB à 31,25 MHz Garanti : 32,1 dB à 62,5 MHz Garanti : 28 dB à 100 MHz Garanti : 26,1 dB à 125 MHz Garanti : 22 dB à 200 MHz Garanti : 20 dB à 250 MHz Garanti : 18,5 dB à 300 MHz Garanti : 16 dB à 400 MHz Garanti : 14 dB à 500 MHz |
|
Atténuation de somme de puiss. pour diaphonie étrang. d’extr. Dist. (PS ACR-F) |
53 dB 4 MHz
45 dB 10 MHz 40,9 dB 16 MHz 39 dB 20 MHz 35,1 dB 31,25 MHz 29,1 dB 62,5 MHz 25 dB 100 MHz 23,1 dB 125 MHz 19 dB 200 MHz 17 dB 250 MHz 15,5 dB 300 MHz 13 dB 400 MHz 11 dB 500 MHz |
|
near end crosstalk |
Garanti : 66,3 dB Classique : 85,5 dB à 4 MHz
Garanti : 60,3 dB Classique : 77,9 dB à 10 MHz Garanti : 57,2 dB Classique : 74 dB à 16 MHz Garanti : 55,8 dB Classique : 72,2 dB à 20 MHz Garanti : 52,9 dB Classique : 68,5 dB à 31,25 MHz Garanti : 48,4 dB Classique : 62,7 dB à 62,5 MHz Garanti : 45,3 dB Classique : 58,8 dB à 100 MHz Garanti : 43,8 dB Classique : 56,85 dB à 125 MHz Garanti : 40,8 dB Classique : 53,1 dB à 200 MHz Garanti : 39,3 dB Classique : 51,2 dB à 250 MHz Garanti : 38,1 dB Classique : 49,64 dB à 300 MHz Garanti : 36,3 dB Classique : 47,29 dB à 400 MHz Garanti : 34,8 dB Classique : 45,5 dB à 500 MHz |
|
atténuation de couplage |
>= 55 dB from 30…100 MHz conforming to IEC 61156-5, ed. 2 type II
>= 55 – 20 x log10(f / 100) dB from 100…500 MHz conforming to IEC 61156-5, ed. 2 type II |
|
impédance d’entrée |
100 Ohm à 1…500 MHz
|
|
Type de surcharge thermique |
>= 40 – 10 x log(f) dB depuis 1…250 MHz conforme à IEC 61156-5, ed. 2.1
|
|
classe de ségrégation |
Class c conforming to EN 50174-2
|
|
déséquilibre de résistance maximal |
2 %
|
|
force de traction |
392 N
|
|
rayon de courbure |
Minimum bending radius during installation: 8 x overall diameter
Minimum bending radius after installation: 4 x overall diameter |
|
delay skew |
45 ns à 1…500 MHz
|
|
matière |
Solid bare copper: conductor
PE (polyethylene): wire insulation |
|
vitesse de propagation nominale |
68 %
|
|
jauge AWG |
AWG 23
|
|
valeur calorifique |
861 MJ/km
|
|
diamètre extérieur du câble |
7,5 mm
|
|
poids du câble |
50 kg
|
température de l’air ambiant pour l’installation |
0…50 °C
|
|
---|---|---|
température ambiante pour le stockage |
-20…60 °C
|
|
tenue en température |
60 °C
|
|
température de fonctionnement |
-20…60 °C
|
|
directives |
Directive 2011/65/UE – RoHS
2006/95/EC – directive faible tension |
|
tenue à la flamme |
LSZH
|
|
normes |
IEC 60332-1 flame propagation characteristics
IEC 60754-2 acidity of combustion gases IEC 61034 smoke generation IEC 61156-5-ed. 2.1 performance EN 50173-1 performance EN 50174-1 performance ANSI/TIA/EIA-568-C.2 performance IEC 60754-1 halogen gas evolution ISO/IEC 14763-2 installation standards ISO/IEC 11801-ed. 2.2, 2011 performance ISO/IEC 11801-ed. 2.1 performance EN 50174-2 installation standards IEEE 802.3af performance IEEE 802.3at performance Performance des fibres: EN 50288-10-1:2010 |
