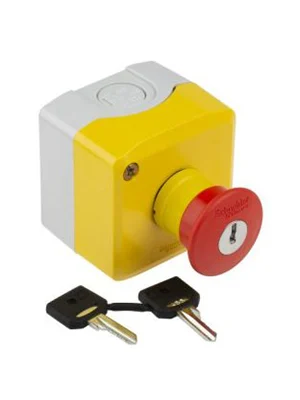

Harmony XAL – boite jaune arrêt urgen rouge – pouss tourn à clé – 1F+1O – Ø40
| Gamme de produits | Harmony XALK |
|---|---|
| Fonction produit | Poste de commande complet |
| Nom de l’appareil | XALK |
| Destination du produit | Pour unités de commande et signalisation XB5 Ø 22 mm |
| Application de la boîte pendante | Fonction coupure d’urgence Fonction d’arrêt d’urgence |
| Couleur de la base du boîtier | Gris clair (RAL 7035) |
| Couleur du capot | Jaune (RAL 1021) |
| Matière | Polycarbonate |
| Profil du dispositif de commande | 1 bouton-poussoir coup de poing |
| Description des opérateurs | Rouge sans repérage 1 « F » + 1 « O » |
| Remise à zéro | Déverrouillage par clé |
| composition de la boite de commande | 1 bouton-poussoir Ø 40 mm coup de poing, rouge 1 « O » + 1 « F » non marqué marquage |
| Fonctionnement des contacts | À action dépendante |
Complémentaires
| entrée de câble | 1 masque pour entrée de câble 0…14 mm 2 préperçages pour presse-étoupe de câble Pg 13 et ISO M20 0…12 mm |
|---|---|
| Poids du produit | 0,188 kg |
| Tenue au nettoyage haute pression | 7000000 Pa à 55 °C, distance : 0,1 m |
| Numéro de clé | 455 |
| Ouverture positive | Avec se conformer à EN/CEI 60947-5-1 appendix K |
| Course d’actionnement | 1,5 mm (état électrique modifié par « O ») 2,6 mm (état électrique modifié par « F ») 4,3 mm (course totale) |
| Force d’actionnement | 44 N état électrique modifié par « O » + « F » |
| Endurance mécanique | 300000 cycle |
| Raccordement | Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN/IEC 60947-1 Borniers à vis-étrier, >= 1 x 0,22 mm² sans embout se conformer à EN/IEC 60947-1 |
| Couple de serrage | 0,8…1,2 N.m se conformer à EN/IEC 60947-1 |
| Forme de la tête de vis | Transversal compatible avec cruciforme Philips n° 1 tournevis Transversal compatible avec pozidriv N°1 tournevis Perforé compatible avec plat Ø 4 mm tournevis Perforé compatible avec plat Ø 5,5 mm tournevis |
| Matériau des contacts | Alliage d’argent (Ag/Ni) |
| Protection contre les courts-circuits | 10 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1 |
| [Ith] courant thermique conventionnel | 10 A se conformer à EN/IEC 60947-5-1 |
| [Ui] tension d’isolement | 600 V (degré de pollution 3) se conformer à EN/IEC 60947-1 |
| [Uimp] tension assignée de tenue aux chocs | 6 kV se conformer à EN/IEC 60947-1 |
| [Ie] courant assigné d’emploi | 3 A à 240 V, AC-15, A600 se conformer à EN/IEC 60947-5-1 6 A à 120 V, AC-15, A600 se conformer à EN/IEC 60947-5-1 0,1 A à 600 V, DC-13, Q600 se conformer à EN/IEC 60947-5-1 0,27 A à 250 V, DC-13, Q600 se conformer à EN/IEC 60947-5-1 0,55 A à 125 V, DC-13, Q600 se conformer à EN/IEC 60947-5-1 1,2 A à 600 V, AC-15, A600 se conformer à EN/IEC 60947-5-1 |
| Durée de vie électrique | 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C 1000000 cycle, AC-15, 3 A à 120 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C 1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C 1000000 cycle, DC-13, 0,2 A à 110 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C 1000000 cycle, DC-13, 0,5 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C |
| Fiabilité électrique | Λ < 10exp(-6) à 5 V, 1 mA se conformer à EN/IEC 60947-5-4 Λ < 10exp(-8) à 17 V, 5 mA se conformer à EN/IEC 60947-5-4 |
| Traitement de protection | TH |
|---|---|
| Température ambiante de stockage | -40…70 °C |
| Température de fonctionnement | -40…70 °C |
| Catégorie de surtension | Classe II se conformer à IEC 60536 |
| Degré de protection IP | IP66 se conformer à CEI 60529 IP67 IP69 IP69K |
| Tenue à l’environnement NEMA | NEMA 13 NEMA 4X |
| Tenue aux chocs IK | IK03 se conformer à EN 50102 |
| Normes | UL 508 EN/IEC 60204-1 CSA C22.2 No 14 EN/IEC 60947-5-1 JIS C 4520 EN/IEC 60947-5-4 IEC 60364-5-53 EN/ISO 13850 EN/IEC 60947-1 EN/IEC 60947-5-5 |
| Tenue aux vibrations | 5 gn (f= 12…500 Hz) se conformer à CEI 60068-2-6 |
| Tenue aux chocs mécaniques | 30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-27 50 gn (durée = 11 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-27 |
| Type d’emballage 1 | PCE |
|---|---|
| Nb produits dans l’emballage 1 | 1 |
| Poids de l’emballage 1 | 195 g |
| Hauteur de l’emballage 1 | 9,7 cm |
| Largeur de l’emballage 1 | 7 cm |
| Longueur de l’emballage 1 | 7 cm |
| Type d’emballage 2 | S03 |
| Nb produits dans l’emballage 2 | 40 |
| Poids de l’emballage 2 | 8,295 kg |
| Hauteur de l’emballage 2 | 30 cm |
| Largeur de l’emballage 2 | 30 cm |
| Longueur de l’emballage 2 | 40 cm |
