- Unités de commande et de signalisation

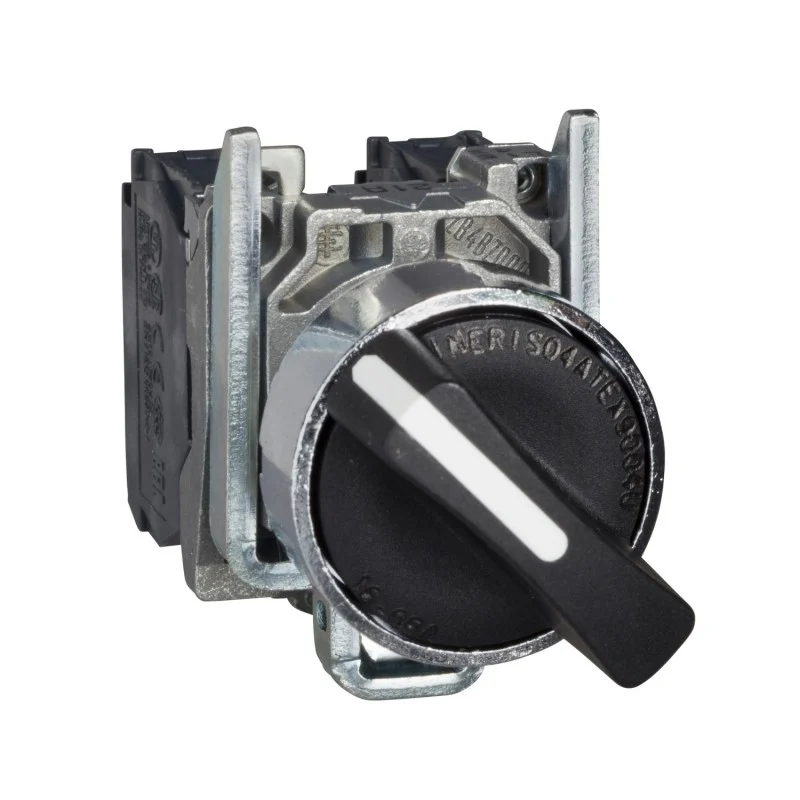

Harmony XB4 – bouton tournant manette – Ø22 – 3 pos fix – noir – 2F – vis étrier
| Gamme de produits | Harmony XB4 |
|---|---|
| Fonction produit | Commutateur |
| Nom de l’appareil | XB4 |
| Matériau de la collerette | Métal plaqué chrome |
| Matière de l’embase de fixation | Zamak |
| Diamètre de fixation | 22 mm |
| Vente par quantité indivisible | 1 |
| Type de tête | Standard |
| Forme de la tête de l’unité de signalisation | Rond |
| Type d’unité de commande | position maintenue |
| Profil de l’unité de commande | Noir manette standard |
| Positions de l’unité de commande | 3 positions de +/- 45° |
| Description des contacts | 2 « F » |
| Fonctionnement des contacts | À action dépendante |
| Raccordement | Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN/IEC 60947-1 Borniers à vis-étrier, >= 1 x 0,22 mm² sans embout se conformer à EN/IEC 60947-1 |
| Hauteur | 47 mm |
|---|---|
| Largeur | 30 mm |
| Profondeur | 68 mm |
| Description des bornes ISO n°1 | (23-24)NO (13-14)NO |
| Poids du produit | 0,105 kg |
| Tenue au nettoyage haute pression | 7000000 Pa à 55 °C, distance : 0,1 m |
| Utilisation des contacts | Contacts standards |
| Ouverture positive | Sans |
| Valeur du couple | 0,14 N.m état électrique modifié par « F » |
| Endurance mécanique | 1000000 cycle |
| Couple de serrage | 0,8…1,2 N.m se conformer à EN 60947-1 |
| Forme de la tête de vis | Transversal compatible avec cruciforme Philips n° 1 tournevis Transversal compatible avec pozidriv N°1 tournevis Perforé compatible avec plat Ø 4 mm tournevis Perforé compatible avec plat Ø 5,5 mm tournevis |
| Matériau des contacts | Alliage d’argent (Ag/Ni) |
| Protection contre les courts-circuits | 10 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1 |
| [Ith] courant thermique conventionnel | 10 A se conformer à EN/IEC 60947-5-1 |
| [Ui] tension d’isolement | 600 V (degré de pollution 3) se conformer à EN 60947-1 |
| [Uimp] tension assignée de tenue aux chocs | 6 kV se conformer à EN 60947-1 |
| [Ie] courant assigné d’emploi | 3 A à 240 V, AC-15, A600 se conformer à EN/IEC 60947-5-1 6 A à 120 V, AC-15, A600 se conformer à EN/IEC 60947-5-1 0,1 A à 600 V, DC-13, Q600 se conformer à EN/IEC 60947-5-1 0,27 A à 250 V, DC-13, Q600 se conformer à EN/IEC 60947-5-1 0,55 A à 125 V, DC-13, Q600 se conformer à EN/IEC 60947-5-1 1,2 A à 600 V, AC-15, A600 se conformer à EN/IEC 60947-5-1 |
| Durée de vie électrique | 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN 60947-5-1 appendix C 1000000 cycle, AC-15, 3 A à 120 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN 60947-5-1 appendix C 1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN 60947-5-1 appendix C 1000000 cycle, DC-13, 0,2 A à 110 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN 60947-5-1 appendix C 1000000 cycle, DC-13, 0,5 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN 60947-5-1 appendix C |
| Fiabilité électrique | Λ < 10exp(-6) à 5 V et 1 mA dans environnement sain se conformer à EN/IEC 60947-5-4 Λ < 10exp(-8) à 17 V et 5 mA dans environnement sain se conformer à EN/IEC 60947-5-4 |
| Présentation du produit | Produit complet |
| Traitement de protection | TH |
|---|---|
| Température ambiante de stockage | -40…70 °C |
| Température de fonctionnement | -40…70 °C |
| Catégorie de surtension | Classe I se conformer à IEC 60536 |
| Degré de protection IP | IP69 IP69K IP67 se conformer à CEI 60529 |
| Tenue à l’environnement NEMA | NEMA 13 NEMA 4X |
| Normes | EN/IEC 60947-5-4 UL 508 EN/IEC 60947-5-1 EN/IEC 60947-5-5 JIS C8201-5-1 EN/IEC 60947-1 CSA C22.2 No 14 JIS C8201-1 |
| Certifications du produit | GL RINA UL LROS (Lloyds register of shipping) CSA BV DNV |
| Tenue aux vibrations | 5 gn (f= 2…500 Hz) se conformer à CEI 60068-2-6 |
| Tenue aux chocs mécaniques | 30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-27 50 gn (durée = 11 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-27 |
| Poids de l’emballage 1 | 0,099 kg |
|---|---|
| Hauteur de l’emballage 1 | 0,880 dm |
| Largeur de l’emballage 1 | 0,340 dm |
| Longueur de l’emballage 1 | 0,540 dm |
