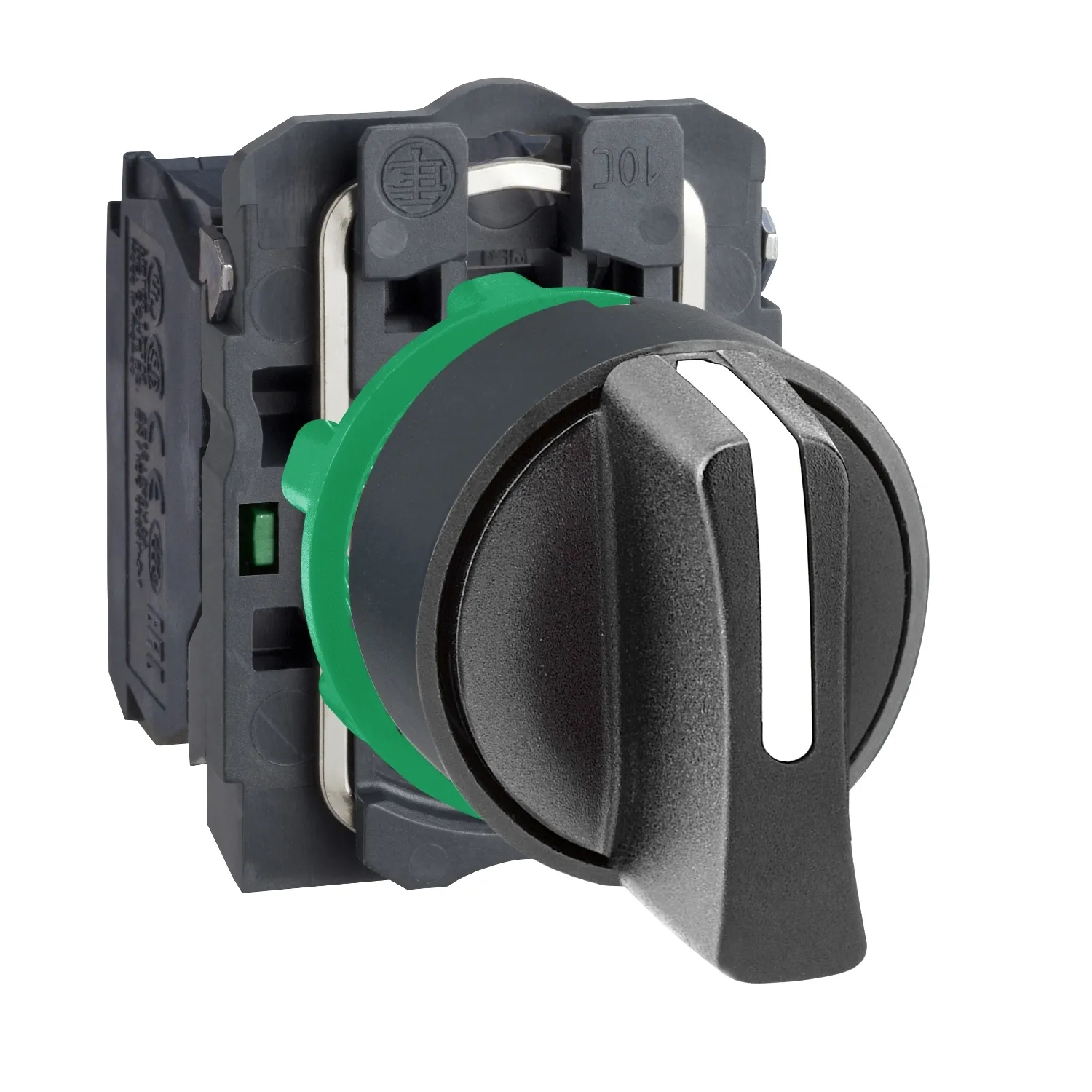

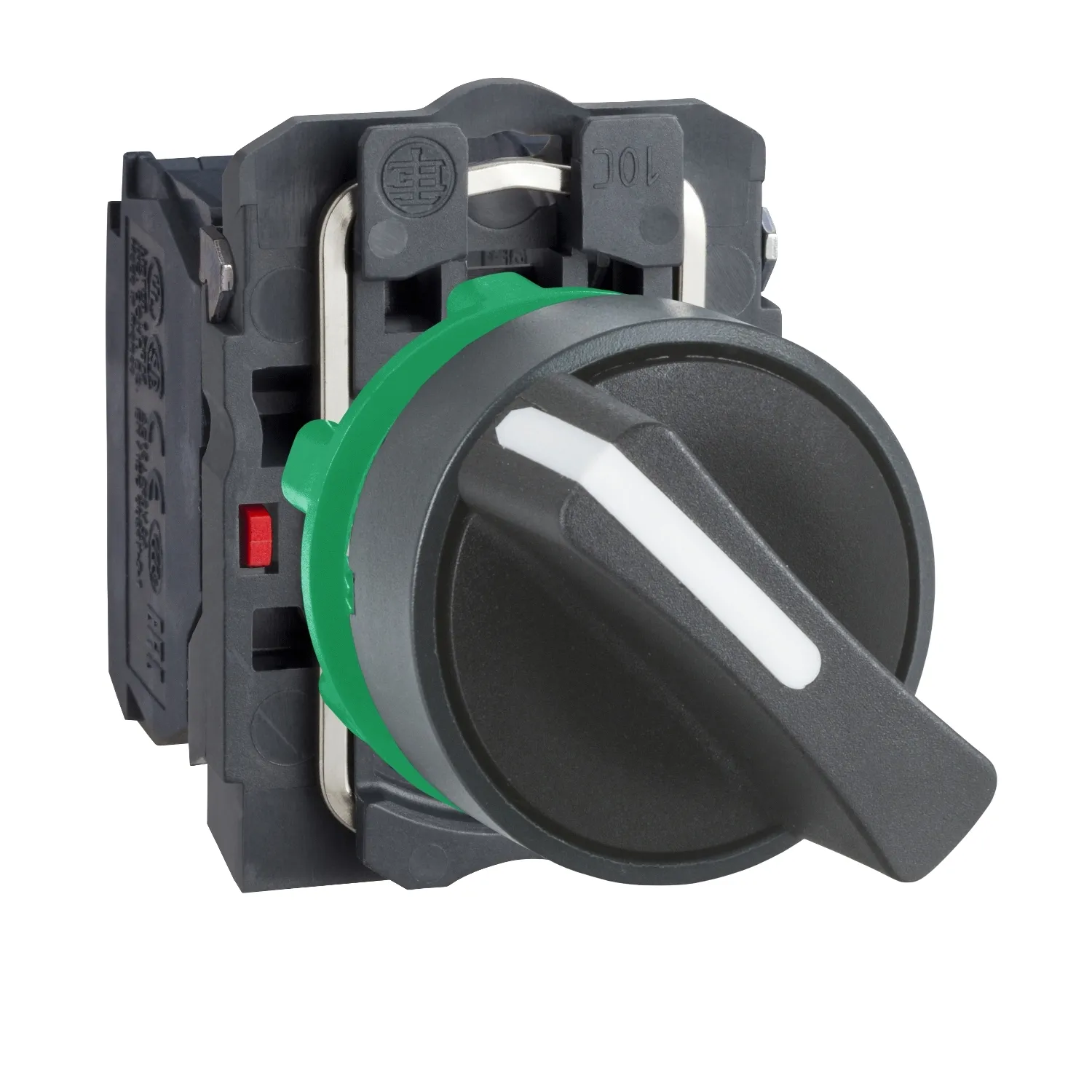

Sélecteur noir avec poignée à 2 positions Ø 22 – 1 NO
Principales
gamme de produits |
Harmony XB5
|
---|---|
type de produit ou de composant |
Commutateur de sélection
|
nom abrégé de l’appareil |
XB5
|
matériau de la lunette |
Plastique gris foncé
|
type de tête |
la norme
|
diamètre de montage |
22 mm
|
vente par quantité indivisible |
1
|
forme de la tête de l’unité de signalisation |
Rond
|
type d’opérateur |
rester sur place
|
profil opérateur |
Poignée standard noire
|
informations sur la position de l’opérateur |
2 positions 90 °
|
type et composition des contacts |
1 NON
|
opération de contact |
Pause lente
|
connexions – bornes |
Borniers à vis-étrier, <= 2 x 1,5 mm² avec extrémité de câble se conformer à EN / IEC 60947-1 Borniers à
vis- étrier ,> = 1 x 0,22 mm² sans extrémité de câble se conformer à EN / IEC 60947-1 |
Complémentaire
la taille |
42 millimètre
|
---|---|
largeur |
30 mm
|
profondeur |
70 millimètre
|
description des bornes ISO n ° 1 |
(13-14) NON
|
poids net |
0,043 kg
|
résistance au nettoyeur haute pression |
7000000 Pa à 55 ° C, distance: 0,1 m
|
utilisation des contacts |
Contacts standard
|
ouverture positive |
Sans pour autant
|
valeur de couple |
0,14 Nm PAS de changement d’état électrique
|
durabilité mécanique |
1000000 cycles
|
couple de serrage |
0,8… 1,2 Nm se conformer à EN 60947-1
|
forme de tête de vis |
Croix compatible avec tournevis Philips no 1
Croix compatible avec pozidriv Tournevis no 1 Fente compatible avec un tournevis plat Ø 4 mm Fente compatible avec un tournevis plat Ø 5,5 mm |
matériel de contacts |
Alliage d’argent (Ag / Ni)
|
protection de court circuit |
10 A cartouche fusible type gG conforme à EN / IEC 60947-5-1
|
[Ith] courant thermique conventionnel à l’air libre |
10 A conforme à EN / IEC 60947-5-1
|
[Ui] tension d’isolement nominale |
600 V (degré de pollution 3) conforme à EN 60947-1
|
[Uimp] tension de tenue aux chocs assignée |
EN 60947-1 6 kV
|
[Ie] courant assigné d’emploi |
3 A à 240 V, AC-15, A600 se conformer à EN / IEC 60947-5-1
6 A à 120 V, AC-15, A600 se conformer à EN / IEC 60947-5-1 0,1 A à 600 V, DC- 13, Q600 se conformer à EN / IEC 60947-5-1 0,27 A à 250 V, DC-13, Q600 se conformer à EN / IEC 60947-5-1 0,55 A à 125 V, DC-13, Q600 se conformer à EN / IEC 60947-5-1 1,2 A à 600 V, AC-15, A600 se conformer à EN / IEC 60947-5-1 |
durabilité électrique |
1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement <3600 cyc / h, facteur de charge: 0,5 se conformer à EN / IEC 60947-5-1 appendix C
1000000 cycle, AC-15, 3 A à 120 V, cadence de fonctionnement <3600 cyc / h, facteur de charge: 0,5 se conformer à EN / IEC 60947-5-1 appendix C 1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement <3600 cyc / h, facteur de charge: 0,5 se conformer selon EN / CEI 60947-5-1 appendix C 1000000 cycle, DC-13, 0,2 A à 110 V, cadence de fonctionnement <3600 cyc / h, facteur de charge: 0,5 se conformer à EN / CEI 60947-5-1 appendix C 1000000 cycle , DC-13, 0,5 A à 24 V, cadence de fonctionnement <3600 cyc / h, facteur de charge: 0,5 se conformer à EN / IEC 60947-5-1 appendix C |
fiabilité électrique |
Λ <10exp (-6) à 5 V, 1 mA dans un environnement propre se conformer à EN / IEC 60947-5-4
Λ <10exp (-8) à 17 V, 5 mA dans un environnement propre se conformer à EN / IEC 60947-5 -4 |
présentation de l’appareil |
Produit complet
|
Environnement
traitement protecteur |
TH
|
---|---|
température de l’air ambiant pour le stockage |
-40… 70 ° C
|
température de l’air ambiant pour le fonctionnement |
-40… 70 ° C
|
classe de protection contre les chocs électriques |
Classe II conforme à IEC 60536
|
Degré de protection IP |
IP67 conforme à IEC 60529
IP69 IP69K |
Degré de protection NEMA |
NEMA 13
NEMA 4X |
Degré de protection IK |
IK06 conforme à IEC 50102
|
normes |
EN / CEI 60947-1
EN / CEI 60947-5-4 EN / CEI 60947-5-1 JIS C8201-5-1 UL 508 CSA C22.2 No 14 JIS C8201-1 |
certifications de produits |
UL
DNV GL BV RINA CSA LROS (registre d’expédition Lloyds) |
résistance aux vibrations |
5 gn (f = 2… 500 Hz) se conformer à IEC 60068-2-6
|
résistance au choc |
30 gn (durée = 18 ms) pour une accélération demi-sinusoïdale se conformer à IEC 60068-2-27
50 gn (durée = 11 ms) pour une accélération demi-sinusoïdale se conformer à IEC 60068-2-27 |
