- Unités de commande et de signalisation

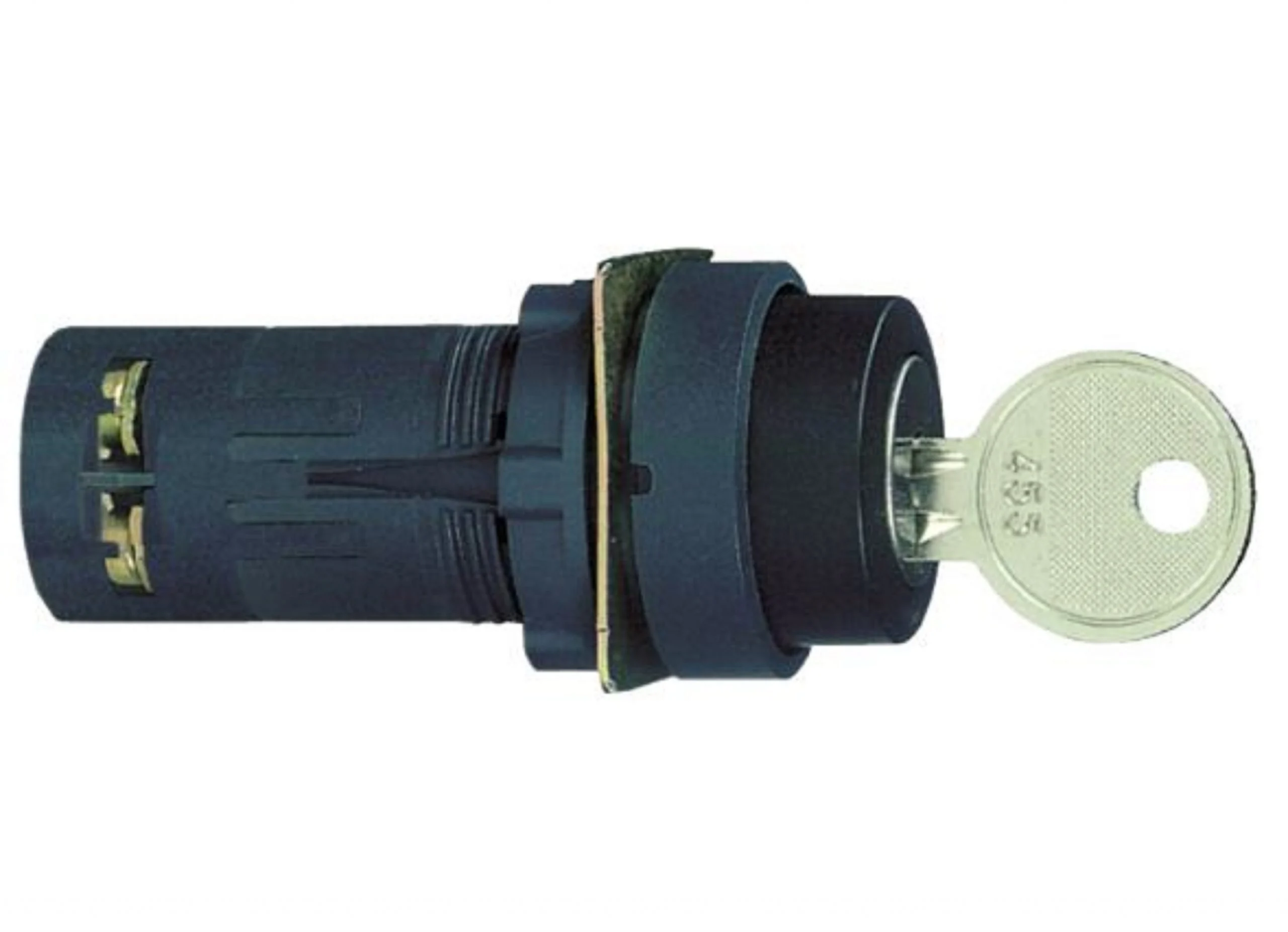

Harmony bouton-tournant – Ø22 – noir – à clé – 2 positions – 1F
Principales
| Gamme de produits | Harmony XB7 |
|---|---|
| Fonction produit | Commutateur |
| Nom de l’appareil | XB7 |
| Diamètre de fixation | 22 mm |
| Vente par quantité indivisible | 10 |
| Poids du produit | 0,05 kg |
| Degré de protection IP | IP20 se conformer à CEI 60529 (face arrière) IP65 se conformer à CEI 60529 (face avant) |
| Forme de la tête de l’unité de signalisation | Rond |
| Type d’unité de commande | position maintenue |
| Positions de l’unité de commande | 2 position 90° |
| Type de serrure à clé | Ronis 455 |
| Position de retrait de la clé | À gauche |
| Description des contacts | 1 « F » |
| Ouverture positive | Sans |
Complémentaires
| Largeur hors tout CAO | 29 mm |
|---|---|
| Hauteur hors tout CAO | 29 mm |
| Profondeur hors tout CAO | 83 mm |
| Description des bornes ISO n°1 | (13-14)NO |
| Montage de l’appareil | Trou de fixation – (diamètre: 22,5 mm 22,3 +0.4/0 se conformer à EN/IEC 60947-1 |
| Entraxe de fixation | >= 30 x 40 mm (support) métal – épaisseur: 1…6 mm >= 30 x 40 mm (support) plastique – épaisseur: 2…6 mm |
| Mode de fixation | Écrou de fixation: 2…2,4 N.m |
| Fonctionnement des contacts | À action dépendante |
| Endurance mécanique | 300000 cycle |
| Raccordement | Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN/IEC 60947-1 Borniers à vis-étrier, 1 x 0,34…2 x 2,5 mm² sans embout se conformer à EN/IEC 60947-1 |
| couple de serrage | 0,8…1,2 N.m se conformer à EN 60947-1 |
| Forme de la tête de vis | Transversal compatible avec JIS N°1 tournevis Transversal compatible avec cruciforme Philips n° 1 tournevis Transversal compatible avec pozidriv N°1 tournevis Perforé compatible avec plat Ø 4 mm tournevis Perforé compatible avec plat Ø 5,5 mm tournevis |
| Protection contre les courts-circuits | 4 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1 |
| [Ui] tension d’isolement | 250 V (degré de pollution 3) se conformer à EN/IEC 60947-1 |
| [Uimp] tension assignée de tenue aux chocs | 4 kV se conformer à EN/IEC 60947-1 |
| [Ie] courant assigné d’emploi | 0,1 A à 250 V, DC-13, R300 se conformer à EN/IEC 60947-5-1 0,22 A à 125 V, DC-13, R300 se conformer à EN/IEC 60947-5-1 0,3 A à 240 V, AC-14, D300 se conformer à EN/IEC 60947-5-1 0,6 A à 120 V, AC-14, D300 se conformer à EN/IEC 60947-5-1 |
| Durée de vie électrique | 1000000 cycle, DC-13, 0,3 A à 24 V, cadence de fonctionnement <216000 cyc/mn, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C 1000000 cycle, AC-15, 0,03 A à 230 V, cadence de fonctionnement <216000 cyc/mn, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C 1000000 cycle, AC-15, 0,09 A à 240 V, cadence de fonctionnement <108000 cyc/mn, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C |
| Fiabilité électrique | Λ < 10exp(-6) à 17 V et 5 mA se conformer à IEC 60947-5-4 |
Environnement
| Traitement de protection | TH |
|---|---|
| Température ambiante de stockage | -40…70 °C |
| Température de fonctionnement | -25…70 °C |
| Classe de protection contre les chocs électriques | Classe II se conformer à IEC 61140 |
| Tenue à l’environnement NEMA | NEMA 12 se conformer à UL 50 E NEMA 3 se conformer à UL 50 E |
| Normes | EN/IEC 60947-1 EN/IEC 60947-5-1 UL 508 JIS C8201-5-1 CSA C22.2 No 14 JIS C8201-1 |
| Tenue aux vibrations | 5 gn (f= 2…500 Hz) se conformer à CEI 60068-2-6 |
| Tenue aux chocs mécaniques | 50 gn (durée = 11 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-27 30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-27 |
