- Unités de commande et de signalisation

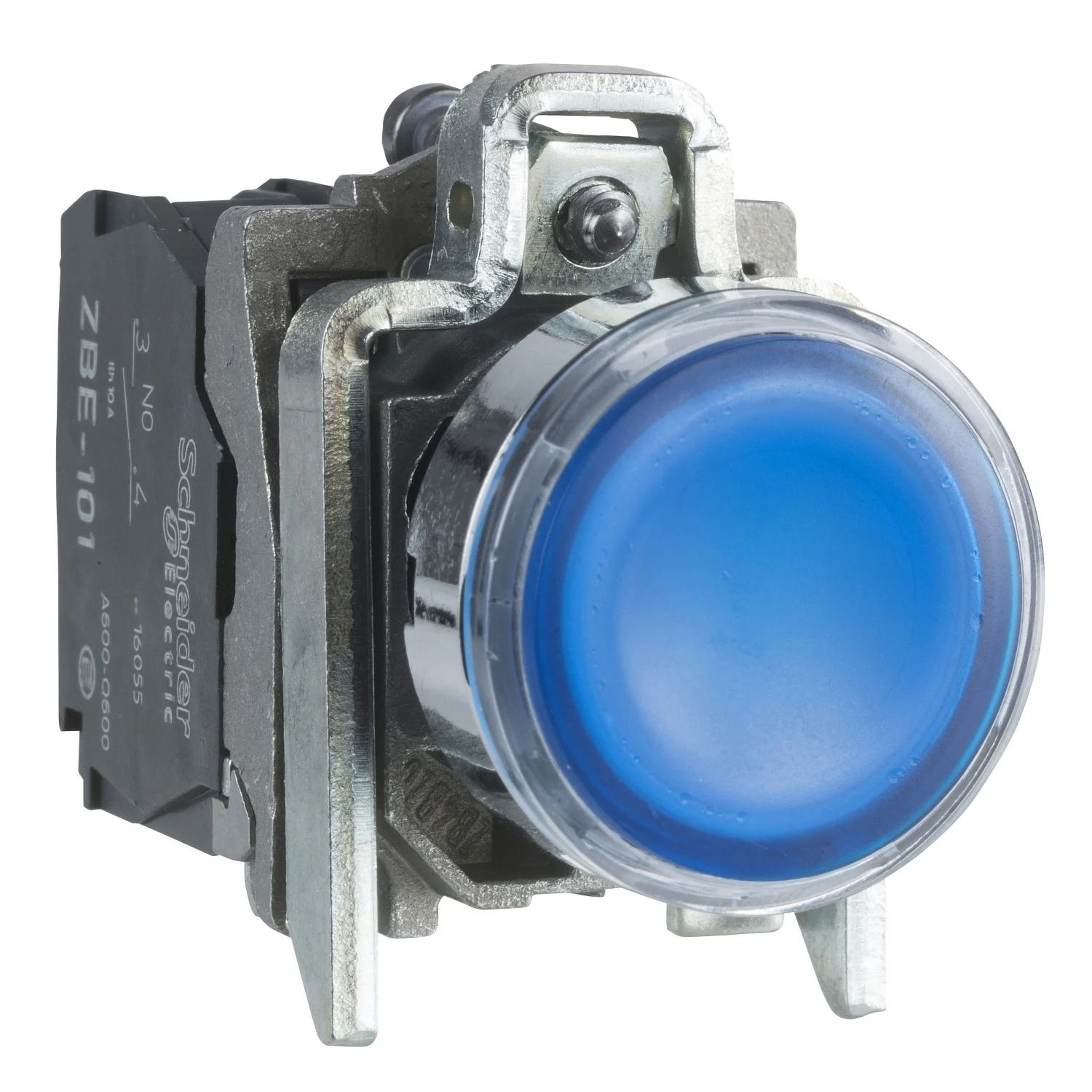

Bouton-poussoir lumineux bleu Ø 22 – à impulsion affleurant – 24 V – 1O+1F
| gamme de produits |
Harmony XB4
|
|
|---|---|---|
| type de produit ou de composant |
Bouton-poussoir lumineux
|
|
| nom abrégé d’appareil |
XB4
|
|
| matière de la collerete |
Métal plaqué chrome
|
|
| matière du collier de fixation |
Zamak
|
|
| diamètre de fixation |
22 mm
|
|
| vente par quantité indivisible |
1
|
|
| type de tête |
Normes
|
|
| forme de la tête de l’unité de signalisation |
Rond
|
|
| appareil de commande |
rappel de ressort
|
|
| profil du dispositif de commande |
Bleu encastré
|
|
| information suppl opérateur |
Avec lentille normale
|
|
| description des contacts |
1F+1O
|
|
| fonctionnement des contacts |
À action dépendante
|
|
| mode de raccordement |
Borniers à vis-étrier, <= 2 x 1,5mm² avec extrémité de câble conforme à EN/IEC 60947-1
Borniers à vis-étrier, 1 x 0,22 à 2 x 2,5 mm² sans extrémité de câble conforme à EN/IEC 60947-1 |
|
| source lumineuse |
DEL protégée
|
|
| culot de lampe |
LED integrale
|
|
| [Us] tension assignée d’alimentation |
24 V c.a./c.c. à 50/60 Hz
|
| hauteur |
47 mm
|
|
|---|---|---|
| largeur |
30 mm
|
|
| profondeur |
101 mm
|
|
| description des bornes ISO n°1 |
(13-14)NO
(21-22)NC |
|
| poids du produit |
0,097 kg
|
|
| tenue au nettoyeur haute pression |
7000000 Pa à 55 °C, distance: 0,1 m
|
|
| usage recommandé des contacts |
Contacts standard
|
|
| ouverture positive |
Avec conforme à EN/IEC 60947-5-1 appendix K
|
|
| course d’actionnement |
1,5 mm (état électrique modifié par »O »)
2,6 mm (état électrique modifié par »F ») 4,3 mm (course totale) |
|
| effort d’actionnement |
3,5 N état électrique modifié par »O »
3,8 N |
|
| durée de vie mécanique |
10000000 cycle
|
|
| couple de serrage |
0,8…1,2 N.m conforme à EN 60947-1
|
|
| forme de la tête de vis |
Transversal compatible avec cruciforme Philips no 1 tournevis
Transversal compatible avec pozidriv N°1 tournevis Perforé compatible avec barre Ø 4 mm tournevis Perforé compatible avec barre Ø 5,5 mm tournevis |
|
| matériau des contacts |
Alliage d’argent (Ag/Ni)
|
|
| protection contre les courts-circuits |
10 A fusible à cartouche type gG conforme à EN/IEC 60947-5-1
|
|
| [Ith] courant thermique conventionnel |
10 A conforme à EN/IEC 60947-5-1
|
|
| [Ui] tension assignée d’isolement |
600 V (degré de pollution 3) conforme à EN/IEC 60947-1
|
|
| [Uimp] tension assignée de tenue aux chocs |
6 kV conforme à EN/IEC 60947-1
|
|
| [Ie] courant assigné d’emploi |
3 A à 240 V, AC-15, A600 conforme à EN/IEC 60947-5-1
6 A à 120 V, AC-15, A600 conforme à EN/IEC 60947-5-1 0,1 A à 600 V, DC-13, Q600 conforme à EN/IEC 60947-5-1 0,27 A à 250 V, DC-13, Q600 conforme à EN/IEC 60947-5-1 0,55 A à 125 V, DC-13, Q600 conforme à EN/IEC 60947-5-1 1,2 A à 600 V, AC-15, A600 conforme à EN/IEC 60947-5-1 |
|
| durée de vie électrique |
1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 conforme à EN/IEC 60947-5-1 appendix C
1000000 cycle, AC-15, 3 A à 120 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 conforme à EN/IEC 60947-5-1 appendix C 1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 conforme à EN/IEC 60947-5-1 appendix C 1000000 cycle, DC-13, 0,2 A à 110 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 conforme à EN/IEC 60947-5-1 appendix C 1000000 cycle, DC-13, 0,5 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 conforme à EN/IEC 60947-5-1 appendix C |
|
| fiabilité électrique IEC 60947-5-4 |
Λ < 10exp(-6) à 5 V et 1 mA dans environnement sain conforme à EN/IEC 60947-5-4
Λ < 10exp(-8) à 17 V et 5 mA dans environnement sain conforme à EN/IEC 60947-5-4 |
|
| type de signalisation |
Permanent
|
|
| consommation électrique |
18 mA
|
|
| durée utile |
100000 H à la tension nominale et à 25 °C
|
|
| tenue aux ondes de choc |
1 kV conforme à IEC 61000-4-5
|
|
| limites de la tension d’alimentation |
19,2…30 V c.c.
21,6…26,4 V c.a. |
|
| présentation du produit |
Produit complet
|
| traitement de protection |
TH
|
|
|---|---|---|
| température ambiante pour le stockage |
-40…70 °C
|
|
| température de fonctionnement |
-40…70 °C
|
|
| classe de protection contre les chocs électriques |
Classe I conforme à IEC 60536
|
|
| degré de protection IP |
IP66 conforme à IEC 60529
IP67 IP69 IP69K |
|
| tenue à l’environnement NEMA |
NEMA 13
NEMA 4X |
|
| degré de protection IK |
IK06 conforme à IEC 50102
|
|
| normes |
EN/IEC 60947-5-5
EN/IEC 60947-1 JIS C8201-5-1 EN/IEC 60947-5-4 UL 508 CSA C22.2 No 14 EN/IEC 60947-5-1 JIS C8201-1 |
|
| certifications du produit |
DNV
LROS (Lloyds register of shipping) GL BV UL listed CSA RINA |
|
| tenue aux vibrations |
5 gn (f= 2…500 Hz) conforme à IEC 60068-2-6
|
|
| tenue aux chocs mécaniques |
30 gn (durée = 18 ms) pour accélération semi-sinusoïdale conforme à IEC 60068-2-27
50 gn (durée = 11 ms) pour accélération semi-sinusoïdale conforme à IEC 60068-2-27 |
|
| tenue aux transitoires rapides |
2 kV conforme à IEC 61000-4-4
|
|
| tenue aux champs électromagnétiques rayonnés |
10 V/m conforme à IEC 61000-4-3
|
|
| tenue aux décharges électrostatiques |
6 kV sur le contact (partiesmétalliques) conforme à IEC 61000-4-2
8 kV à l’air libre (dans les piècesd’isolation) conforme à IEC 61000-4-2 |
|
| émission électromagnétique |
Classe B conforme à IEC 55011
|
| Type d’emballage 1 |
PCE
|
|
|---|---|---|
| Nombre d’unités dans l’emballage |
1
|
|
| Poids de la boîte (livres) |
96,65 g
|
|
| Hauteur de l’emballage 1 |
3,4 cm
|
|
| Largeur de l’emballage 1 |
5,3 cm
|
|
| Longueur de l’emballage 1 |
8,8 cm
|
