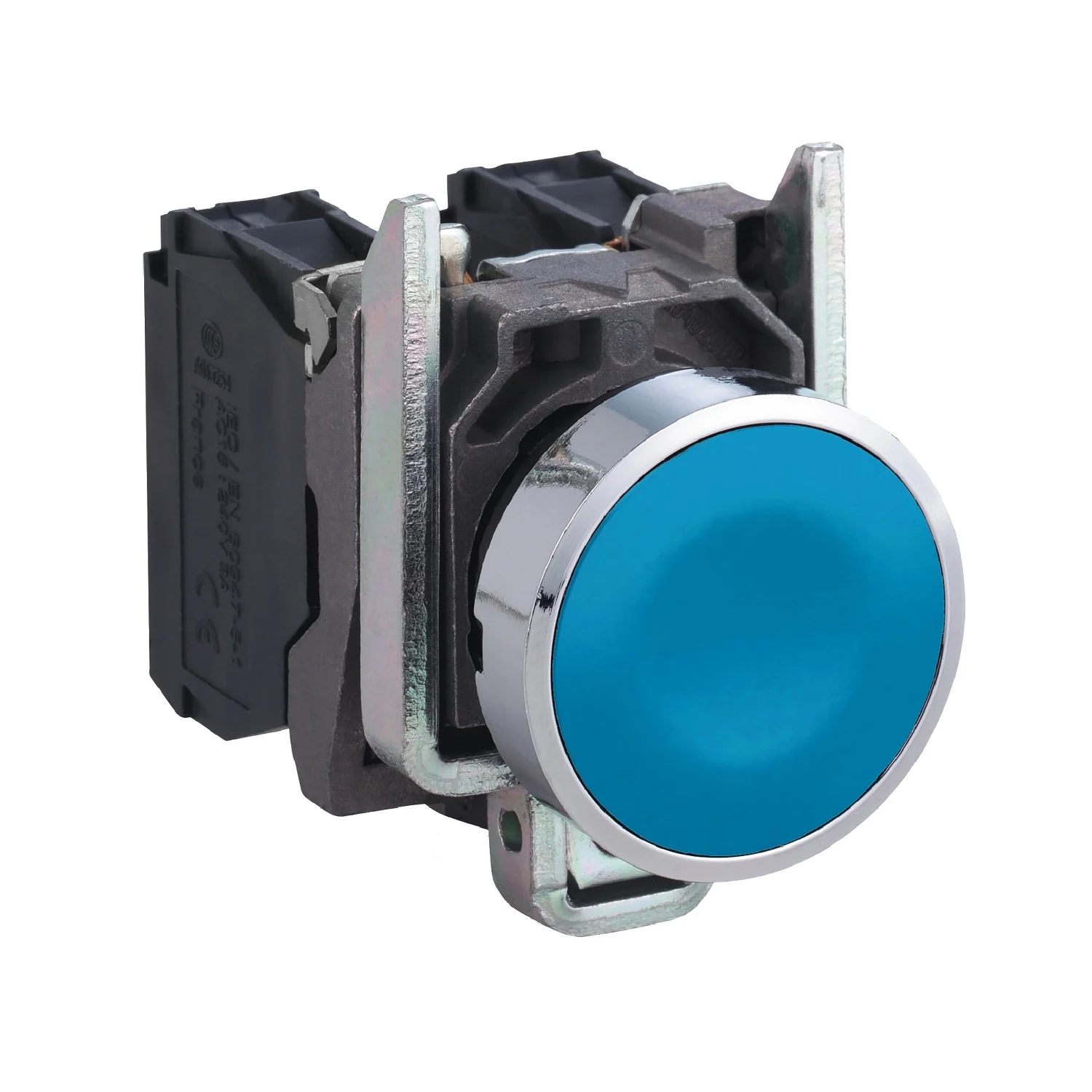

Harmony XB4 - bouton poussoir à impulsion - Ø22 - bleu - 1F - vis étrier
| Gamme de produits |
Harmony XB4
|
|
|---|---|---|
| Fonction produit |
Bouton-poussoir
|
|
| Nom de l’appareil |
XB4
|
|
| Matériau de la collerette |
Métal plaqué chrome
|
|
| Matière de l’embase de fixation |
Zamak
|
|
| Diamètre de fixation |
22 mm
|
|
| Vente par quantité indivisible |
1
|
|
| Forme de la tête de l’unité de signalisation |
Rond
|
|
| Type d’unité de commande |
rappel à ressort
|
|
| Profil de l’unité de commande |
Bleu affleurant, non marqué
|
|
| Type de tête |
Standard
|
|
| Description des contacts |
1 « F »
|
|
| Fonctionnement des contacts |
À action dépendante
|
|
| Raccordement |
Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN/IEC 60947-1
Borniers à vis-étrier, 1 x 0,22 à 2 x 2,5 mm² sans embout se conformer à EN/IEC 60947-1 |
| Hauteur |
47 mm
|
|
|---|---|---|
| Largeur |
30 mm
|
|
| Profondeur |
52 mm
|
|
| Description des bornes ISO n°1 |
(13-14)NO
|
|
| Poids du produit |
0,08 kg
|
|
| Tenue au nettoyage haute pression |
7000000 Pa à 55 °C, distance : 0,1 m
|
|
| Utilisation des contacts |
Contacts standards
|
|
| Ouverture positive |
Sans
|
|
| Course d’actionnement |
2,6 mm (état électrique modifié par « F »)
4,3 mm (course totale) |
|
| Force d’actionnement |
3,8 N état électrique modifié par « F »
|
|
| Endurance mécanique |
10000000 cycle
|
|
| Couple de serrage |
0,8…1,2 N.m se conformer à EN 60947-1
|
|
| Forme de la tête de vis |
Transversal compatible avec cruciforme Philips n° 1 tournevis
Transversal compatible avec pozidriv N°1 tournevis Perforé compatible avec plat Ø 4 mm tournevis Perforé compatible avec plat Ø 5,5 mm tournevis |
|
| Matériau des contacts |
Alliage d’argent (Ag/Ni)
|
|
| Protection contre les courts-circuits |
10 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1
|
|
| [Ith] courant thermique conventionnel |
10 A se conformer à EN/IEC 60947-5-1
|
|
| [Ui] tension d’isolement |
600 V (degré de pollution 3) se conformer à EN/IEC 60947-1
|
|
| [Uimp] tension assignée de tenue aux chocs |
6 kV se conformer à EN/IEC 60947-1
|
|
| [Ie] courant assigné d’emploi |
3 A à 240 V, AC-15, A600 se conformer à EN/IEC 60947-5-1
6 A à 120 V, AC-15, A600 se conformer à EN/IEC 60947-5-1 0,1 A à 600 V, DC-13, Q600 se conformer à EN/IEC 60947-5-1 0,27 A à 250 V, DC-13, Q600 se conformer à EN/IEC 60947-5-1 0,55 A à 125 V, DC-13, Q600 se conformer à EN/IEC 60947-5-1 1,2 A à 600 V, AC-15, A600 se conformer à EN/IEC 60947-5-1 |
|
| Durée de vie électrique |
1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C
1000000 cycle, AC-15, 3 A à 120 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C 1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C 1000000 cycle, DC-13, 0,2 A à 110 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C 1000000 cycle, DC-13, 0,5 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C |
|
| Fiabilité électrique |
Λ < 10exp(-6) à 5 V et 1 mA dans environnement sain se conformer à EN/IEC 60947-5-4
Λ < 10exp(-8) à 17 V et 5 mA dans environnement sain se conformer à EN/IEC 60947-5-4 |
|
| Présentation du produit |
Produit complet
|
| Traitement de protection |
TH
|
|
|---|---|---|
| Température ambiante de stockage |
-40…70 °C
|
|
| Température de fonctionnement |
-40…70 °C
|
|
| Catégorie de surtension |
Classe I se conformer à IEC 60536
|
|
| Degré de protection IP |
IP66 se conformer à CEI 60529
IP67 IP69 IP69K |
|
| Tenue à l’environnement NEMA |
NEMA 13
NEMA 4X |
|
| Tenue aux chocs IK |
IK06 se conformer à IEC 50102
|
|
| Normes |
JIS C8201-5-1
EN/IEC 60947-5-1 EN/IEC 60947-1 UL 508 EN/IEC 60947-5-4 EN/IEC 60947-5-5 CSA C22.2 No 14 JIS C8201-1 |
|
| Certifications du produit |
Listé UL
RINA BV LROS (Lloyds register of shipping) CSA DNV GL |
|
| Tenue aux vibrations |
5 gn (f= 2…500 Hz) se conformer à CEI 60068-2-6
|
|
| Tenue aux chocs mécaniques |
30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-27
50 gn (durée = 11 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-27 |
| Type d’emballage 1 |
PCE
|
|
|---|---|---|
| Nb produits dans l’emballage 1 |
1
|
|
| Poids de l’emballage 1 |
79 g
|
|
| Hauteur de l’emballage 1 |
3,4 cm
|
|
| Largeur de l’emballage 1 |
5,4 cm
|
|
| Longueur de l’emballage 1 |
8,8 cm
|
|
| Type d’emballage 2 |
S03
|
|
| Nb produits dans l’emballage 2 |
150
|
|
| Poids de l’emballage 2 |
12,48 kg
|
|
| Hauteur de l’emballage 2 |
30 cm
|
|
| Largeur de l’emballage 2 |
30 cm
|
|
| Longueur de l’emballage 2 |
40 cm
|
|
| Type d’emballage 3 |
P06
|
|
| Nb produits dans l’emballage 3 |
1200
|
|
| Poids de l’emballage 3 |
108,34 kg
|
|
| Hauteur de l’emballage 3 |
80 cm
|
|
| Largeur de l’emballage 3 |
80 cm
|
|
| Longueur de l’emballage 3 |
60 cm
|
