- Unités de commande et de signalisation

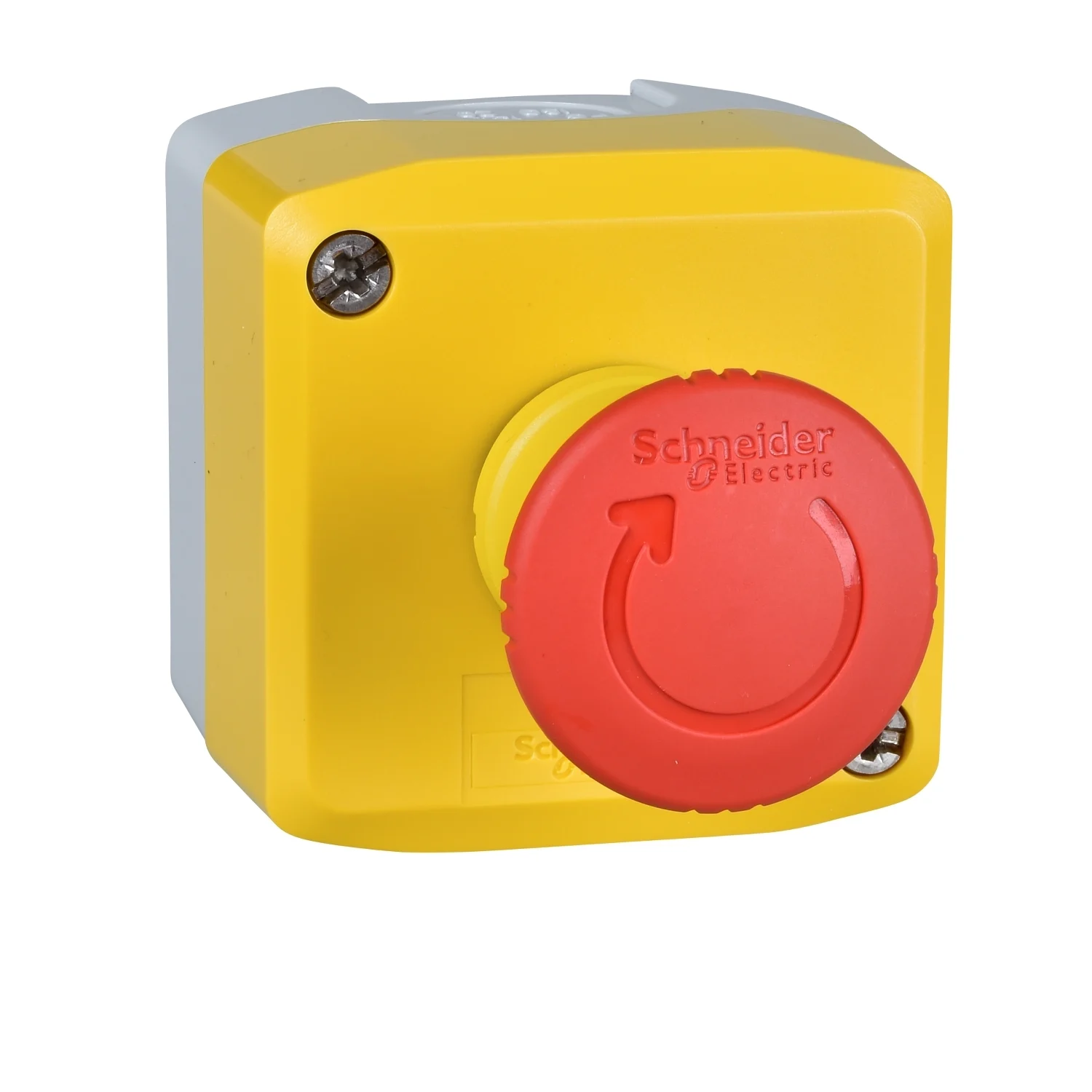

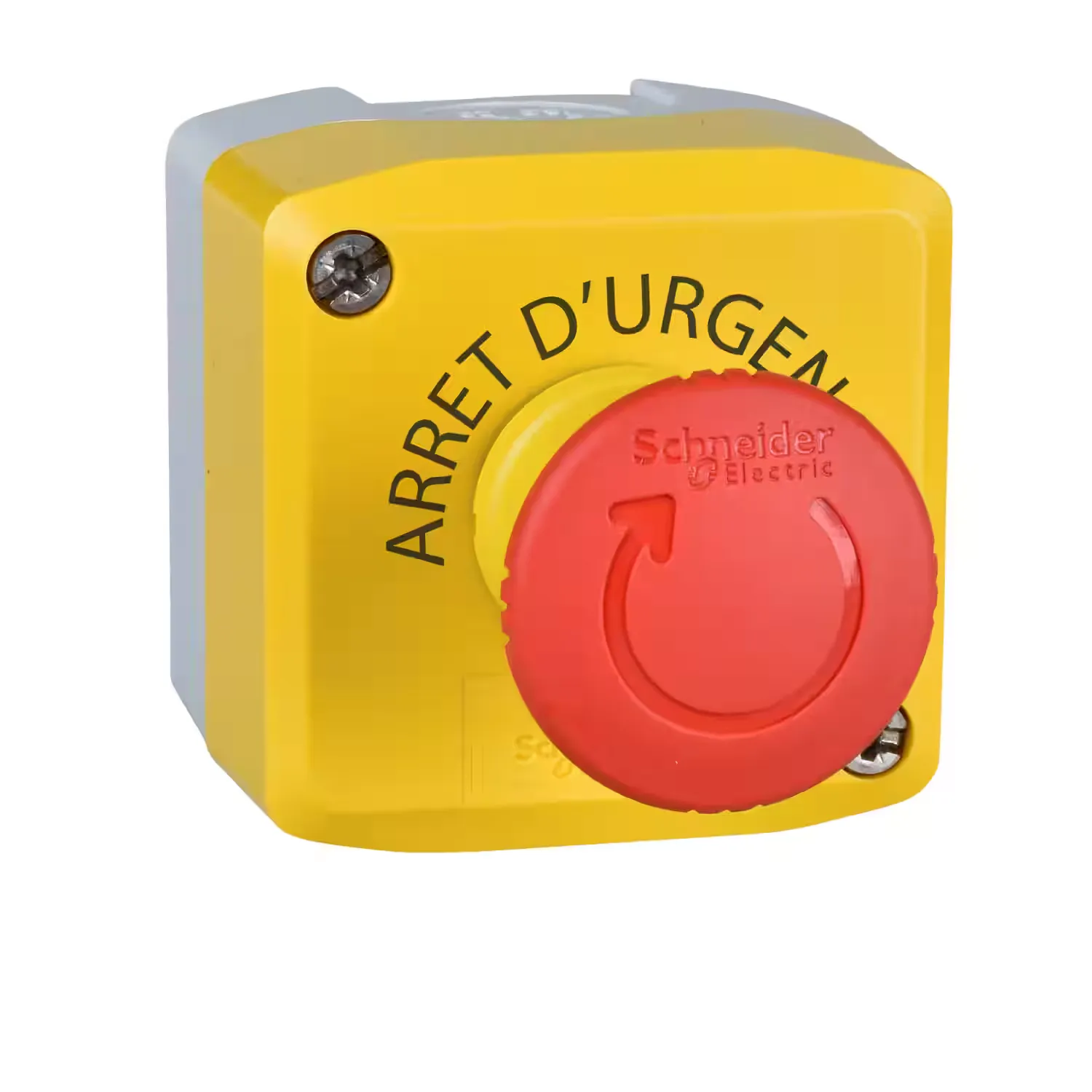

Harmony XAL – boite jaune arrêt urgence rouge – pousser tourner – 1O – Ø40
| Gamme de produits |
Harmony XALK
|
|
|---|---|---|
| Fonction produit |
Poste de commande complet
|
|
| Nom de l’appareil |
XALK
|
|
| Destination du produit |
Pour unités de commande et signalisation XB5 Ø 22 mm
|
|
| Application de la boîte pendante |
Fonction coupure d’urgence
Fonction d’arrêt d’urgence |
|
| Couleur de la base du boîtier |
Gris clair (RAL 7035)
|
|
| Couleur du capot |
Jaune (RAL 1021)
|
|
| Matière |
Polycarbonate
|
|
| Profil du dispositif de commande |
1 bouton-poussoir coup de poing
|
|
| Description des opérateurs |
Rouge, sans marquage ‘O’, 1 contact ‘O’
|
|
| Remise à zéro |
Tourner pour déverrouiller
|
|
| composition de la boite de commande |
1 bouton-poussoir Ø 40 mm coup de poing, rouge 1 « O » non marqué marquage
|
|
| Fonctionnement des contacts |
À action dépendante
|
| entrée de câble |
1 masque pour entrée de câble 0…14 mm
2 préperçages pour presse-étoupe de câble Pg 13 et ISO M20 0…12 mm |
|
|---|---|---|
| Poids du produit |
0,194 kg
|
|
| Tenue au nettoyage haute pression |
7000000 Pa à 55 °C, distance : 0,1 m
|
|
| Ouverture positive |
Avec se conformer à EN/CEI 60947-5-1 appendix K
|
|
| Course d’actionnement |
1,5 mm (état électrique modifié par « O »)
2,6 mm (état électrique modifié par « F ») 4,3 mm (course totale) |
|
| Force d’actionnement |
44 N état électrique modifié par « O » + « F »
|
|
| Endurance mécanique |
300000 cycle
|
|
| Raccordement |
Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN/IEC 60947-1
Borniers à vis-étrier, >= 1 x 0,22 mm² sans embout se conformer à EN/IEC 60947-1 |
|
| Couple de serrage |
0,8…1,2 N.m se conformer à EN/IEC 60947-1
|
|
| Forme de la tête de vis |
Transversal compatible avec cruciforme Philips n° 1 tournevis
Transversal compatible avec pozidriv N°1 tournevis Perforé compatible avec plat Ø 4 mm tournevis Perforé compatible avec plat Ø 5,5 mm tournevis |
|
| Matériau des contacts |
Alliage d’argent (Ag/Ni)
|
|
| Protection contre les courts-circuits |
10 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1
|
|
| [Ith] courant thermique conventionnel |
10 A se conformer à EN/IEC 60947-5-1
|
|
| [Ui] tension d’isolement |
600 V (degré de pollution 3) se conformer à EN/IEC 60947-1
|
|
| [Uimp] tension assignée de tenue aux chocs |
6 kV se conformer à EN/IEC 60947-1
|
|
| [Ie] courant assigné d’emploi |
3 A à 240 V, AC-15, A600 se conformer à EN/IEC 60947-5-1
6 A à 120 V, AC-15, A600 se conformer à EN/IEC 60947-5-1 0,1 A à 600 V, DC-13, Q600 se conformer à EN/IEC 60947-5-1 0,27 A à 250 V, DC-13, Q600 se conformer à EN/IEC 60947-5-1 0,55 A à 125 V, DC-13, Q600 se conformer à EN/IEC 60947-5-1 1,2 A à 600 V, AC-15, A600 se conformer à EN/IEC 60947-5-1 |
|
| Durée de vie électrique |
1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C
1000000 cycle, AC-15, 3 A à 120 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C 1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C 1000000 cycle, DC-13, 0,2 A à 110 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C 1000000 cycle, DC-13, 0,5 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C |
|
| Fiabilité électrique |
Λ < 10exp(-6) à 5 V, 1 mA se conformer à EN/IEC 60947-5-4
Λ < 10exp(-8) à 17 V, 5 mA se conformer à EN/IEC 60947-5-4 |
| Traitement de protection |
TH
|
|
|---|---|---|
| Température ambiante de stockage |
-40…70 °C
|
|
| Température de fonctionnement |
-40…70 °C
|
|
| Catégorie de surtension |
Classe II se conformer à IEC 60536
|
|
| Degré de protection IP |
IP66 se conformer à CEI 60529
IP67 IP69 IP69K |
|
| Tenue à l’environnement NEMA |
NEMA 13
NEMA 4X |
|
| Tenue aux chocs IK |
IK03 se conformer à EN 50102
|
|
| Normes |
EN/IEC 60204-1
EN/IEC 60947-1 EN/IEC 60947-5-4 EN/ISO 13850 JIS C 4520 IEC 60364-5-53 EN/IEC 60947-5-5 UL 508 CSA C22.2 No 14 EN/IEC 60947-5-1 |
|
| Tenue aux vibrations |
5 gn (f= 12…500 Hz) se conformer à CEI 60068-2-6
|
|
| Tenue aux chocs mécaniques |
30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-27
50 gn (durée = 11 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-27 |
| Type d’emballage 1 |
PCE
|
|
|---|---|---|
| Nb produits dans l’emballage 1 |
1
|
|
| Poids de l’emballage 1 |
158 g
|
|
| Hauteur de l’emballage 1 |
9,7 cm
|
|
| Largeur de l’emballage 1 |
7 cm
|
|
| Longueur de l’emballage 1 |
7 cm
|
|
| Type d’emballage 2 |
S03
|
|
| Nb produits dans l’emballage 2 |
40
|
|
| Poids de l’emballage 2 |
6,786 kg
|
|
| Hauteur de l’emballage 2 |
30 cm
|
|
| Largeur de l’emballage 2 |
30 cm
|
|
| Longueur de l’emballage 2 |
40 cm
|
|
| Type d’emballage 3 |
P06
|
|
| Nb produits dans l’emballage 3 |
320
|
|
| Poids de l’emballage 3 |
62,788 kg
|
|
| Hauteur de l’emballage 3 |
75 cm
|
|
| Largeur de l’emballage 3 |
60 cm
|
|
| Longueur de l’emballage 3 |
80 cm
|
