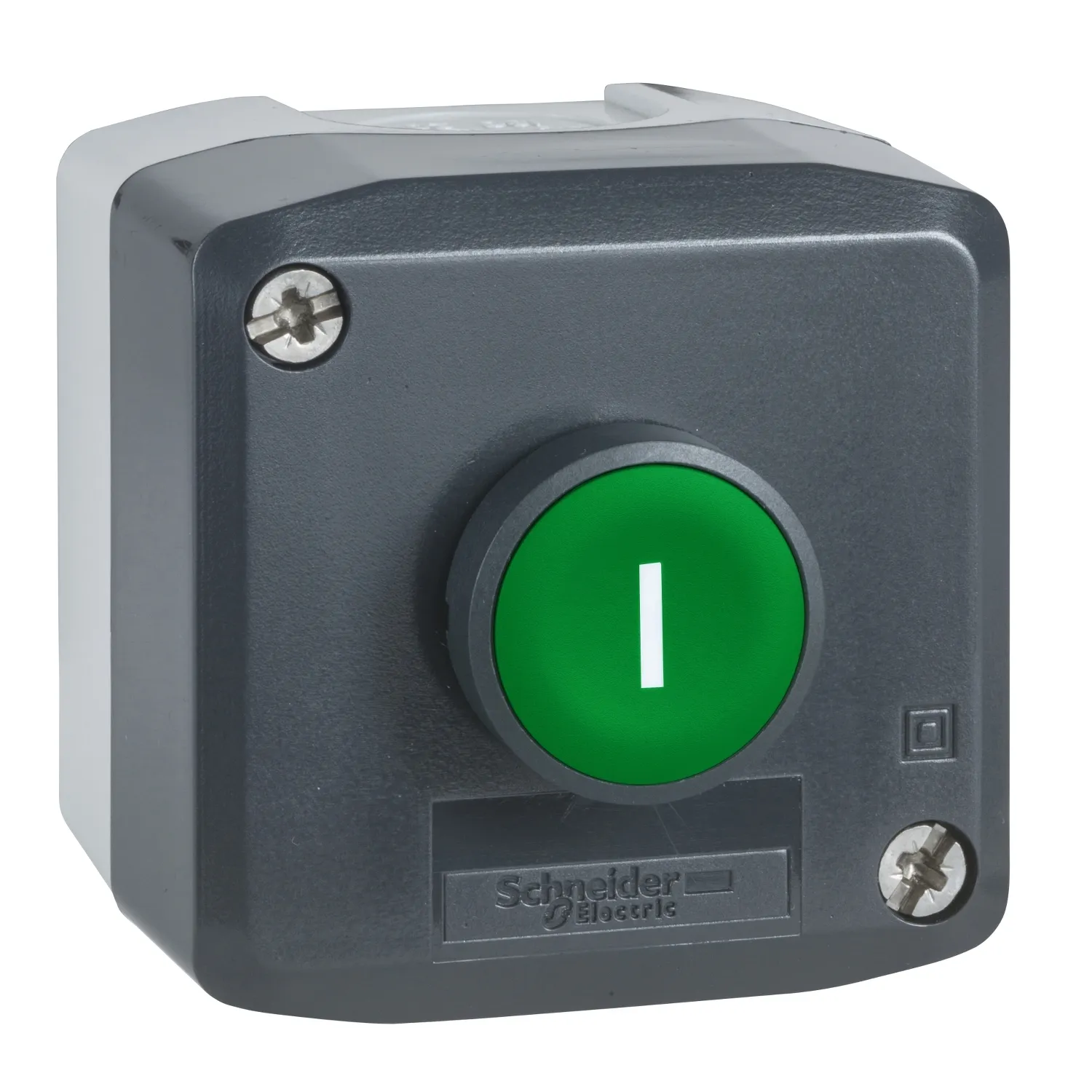

Harmony XAL – boite 1 bouton poussoir affleurant vert Ø22 marquage ‘I’ – 1F
| gamme de produits | Harmony XALD |
|---|---|
| type de produit ou de composant | Station de contrôle complète |
| nom abrégé de l’appareil | XALD |
| destination du produit | Pour unités de commande et de signalisation XB5 Ø 22 mm |
| application de la station de contrôle | Fonction de démarrage |
| couleur de la base du boîtier | Gris clair (RAL 7035) |
| couleur de la couverture | Gris foncé (RAL 7016) |
| Matériel | Polycarbonate |
| profil opérateur | 1 bouton poussoir affleurant |
| description des opérateurs | Vert » I » 1 NON |
| composition du poste de contrôle | 1 bouton poussoir affleurant, vert 1 marquage NO I |
| emplacement de marquage | Marquage sur bouton poussoir |
| opération de contact | Pause lente |
| entrée de câble | 1 débouchure pour entrée de câble, capacité de serrage: 14 mm 2 débouchures pour presse-étoupe Pg 13 et ISO M20, capacité de serrage: 12 mm |
|---|---|
| poids net | 0,135 kg |
| résistance au nettoyeur haute pression | 7000000 Pa à 55 ° C, distance: 0,1 m |
| couleur du marquage | Marquage blanc lorsque les bouchons verts, rouges ou noirs Marquage noir lorsque les bouchons blancs |
| ouverture positive | Sans pour autant |
| déplacement opérationnel | 2,6 mm (PAS de changement d’état électrique) 4,3 mm (course totale) |
| force de manœuvre | 3.8 N PAS de changement d’état électrique |
| durabilité mécanique | 10000000 cycles |
| connexions – bornes | Borniers à vis-étrier, <= 2 x 1,5 mm² avec extrémité de câble se conformer à EN / IEC 60947-1 Borniers à vis- étrier ,> = 1 x 0,22 mm² sans extrémité de câble se conformer à EN / IEC 60947-1 |
| couple de serrage | 0,8… 1,2 Nm conformément à EN / IEC 60947-1 |
| forme de tête de vis | Croix compatible avec tournevis Philips no 1 Croix compatible avec pozidriv Tournevis no 1 Fente compatible avec tournevis plat Ø 4 mm Fente compatible avec tournevis plat Ø 5,5 mm |
| matériel de contacts | Alliage d’argent (Ag / Ni) |
| protection de court circuit | 10 A cartouche fusible type gG conforme à EN / IEC 60947-5-1 |
| [Ith] courant thermique conventionnel à l’air libre | 10 A conforme à EN / IEC 60947-5-1 |
| [Ui] tension d’isolement nominale | 600 V (degré de pollution 3) conforme à EN / IEC 60947-1 |
| [Uimp] tension de tenue aux chocs assignée | 6 kV EN / CEI 60947-1 |
| [Ie] courant assigné d’emploi | 6 A à 120 V, AC-15, A600 se conformer à EN / IEC 60947-5-1 3 A à 240 V, AC-15, A600 se conformer à EN / IEC 60947-5-1 1,2 A à 600 V, AC- 15, A600 se conformer à EN / IEC 60947-5-1 0,55 A à 125 V, DC-13, Q600 se conformer à EN / IEC 60947-5-1 0,27 A à 250 V, DC-13, Q600 se conformer à EN / IEC 60947-5-1 0,1 A à 600 V, DC-13, Q600 conforme à EN / IEC 60947-5-1 |
| durabilité électrique | 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement <3600 cyc / h, facteur de charge: 0,5 se conformer à EN / IEC 60947-5-1 appendix C 1000000 cycle, AC-15, 3 A à 120 V, cadence de fonctionnement <3600 cyc / h, facteur de charge: 0,5 se conformer à EN / IEC 60947-5-1 appendix C 1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement <3600 cyc / h, facteur de charge: 0,5 se conformer selon EN / CEI 60947-5-1 appendix C 1000000 cycle, DC-13, 0,2 A à 110 V, cadence de fonctionnement <3600 cyc / h, facteur de charge: 0,5 se conformer à EN / CEI 60947-5-1 appendix C 1000000 cycle , DC-13, 0,5 A à 24 V, cadence de fonctionnement <3600 cyc / h, facteur de charge: 0,5 se conformer à EN / IEC 60947-5-1 appendix C |
| fiabilité électrique | Λ <10exp (-6) à 5 V et 1 mA se conformer à EN / IEC 60947-5-4 Λ <10exp (-8) à 17 V et 5 mA se conformer à EN / IEC 60947-5-4 |
| traitement protecteur | TH |
|---|---|
| température de l’air ambiant pour le stockage | -40… 70 ° C |
| température de l’air ambiant pour le fonctionnement | -40… 70 ° C |
| catégorie de surtension | Classe II conforme à IEC 60536 |
| Degré de protection IP | IP66 conforme à IEC 60529 IP67 IP69 IP69K |
| Degré de protection NEMA | NEMA 13 NEMA 4X |
| Degré de protection IK | IK03 conforme à EN 50102 |
| normes | EN / CEI 60947-5-4 EN / CEI 60947-5-1 JIS C8201-5-1 UL 508 EN / CEI 60947-5-5 EN / CEI 60947-1 CSA C22.2 No 14 JIS C8201-1 |
| résistance aux vibrations | 5 gn (f = 12… 500 Hz) se conformer à IEC 60068-2-6 |
| résistance au choc | 30 gn (durée = 18 ms) pour une accélération demi-sinusoïdale se conformer à IEC 60068-2-27 50 gn (durée = 11 ms) pour une accélération demi-sinusoïdale se conformer à IEC 60068-2-27 |
