- Unités de commande et de signalisation

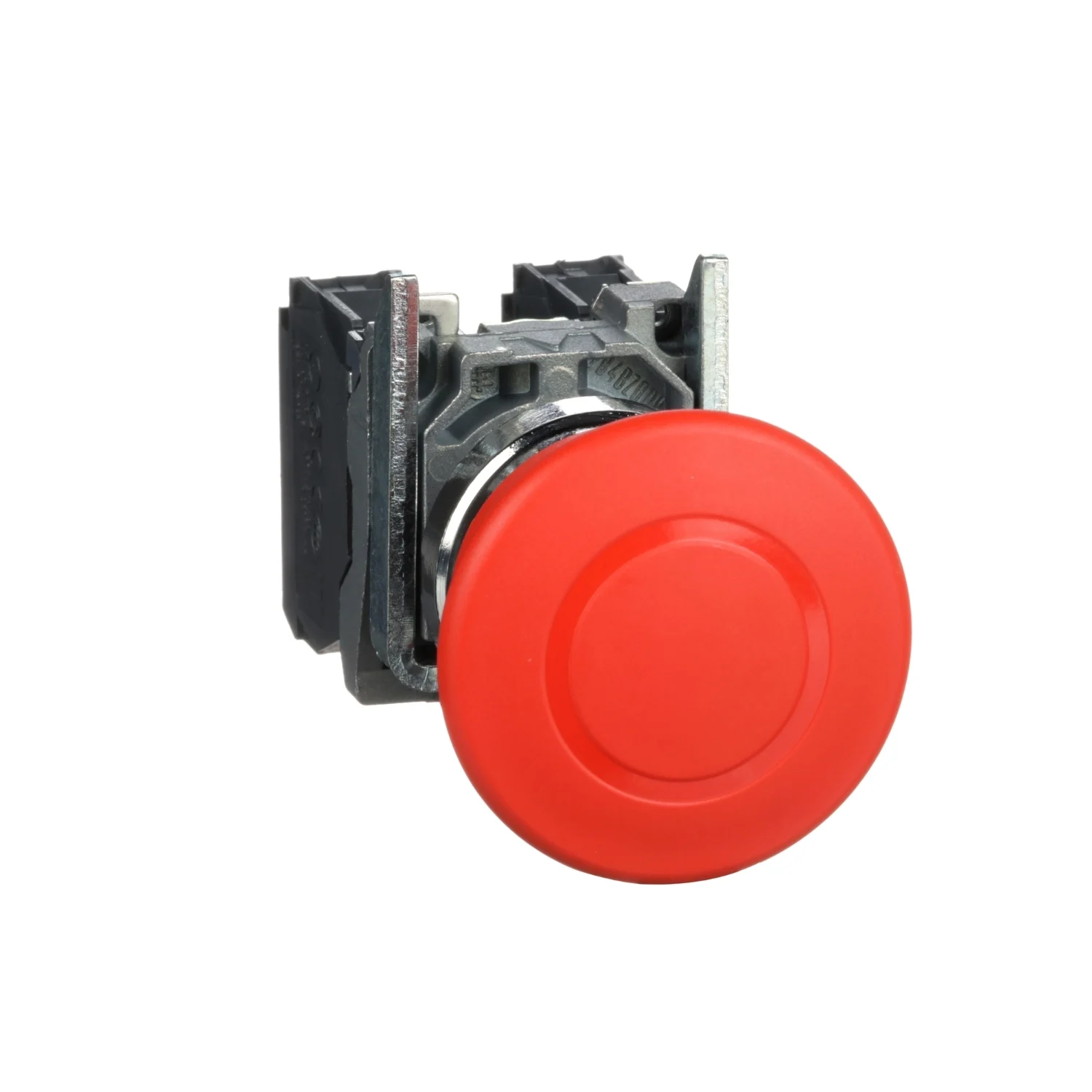

Arrêt d’urgence rouge Ø 22 – coup-de-poing Ø 40 – pousser-tirer
Principales
| gamme de produits | Harmony XB4 |
|---|---|
| type de produit ou de composant | Bouton-poussoir d’arrêt d’urgence Bouton d’arrêt d’urgence |
| nom abrégé d’appareil | XB4 |
| matière de la collerete | Métal plaqué chrome |
| matière du collier de fixation | Zamak |
| diamètre de fixation | 22 mm |
| vente par quantité indivisible | 1 |
| forme de la tête de l’unité de signalisation | Rond |
| appareil de commande | déclenchement et accrochage mécanique |
| remise à zéro | Pousser-tirer |
| profil du dispositif de commande | RED coup de poingØ 40, sans marquage |
| description des contacts | 1F+1O |
| fonctionnement des contacts | À action dépendante |
| mode de raccordement | Borniers à vis-étrier, <= 2 x 1,5mm² avec extrémité de câble conforme à EN 60947-1 Borniers à vis-étrier, >= 1 x 0,22 mm² sans extrémité de câble conforme à EN 60947-1 |
Complémentaires
| hauteur | 47 mm |
|---|---|
| largeur | 40 mm |
| profondeur | 82 mm |
| description des bornes ISO n°1 | (13-14)NO |
| poids du produit | 0,136 kg |
| tenue au nettoyeur haute pression | 7000000 Pa à 55 °C, distance: 0,1 m |
| usage recommandé des contacts | Contacts standard |
| ouverture positive | Avec conforme à EN/IEC 60947-5-1 appendix K |
| course d’actionnement | 1,5 mm (état électrique modifié par »O ») 2,6 mm (état électrique modifié par »F ») 4,3 mm (course totale) |
| effort d’actionnement | 50 N |
| durée de vie mécanique | 300000 cycle |
| couple de serrage | 0,8…1,2 N.m conforme à EN 60947-1 |
| forme de la tête de vis | Transversal compatible avec cruciforme Philips no 1 tournevis Transversal compatible avec pozidriv N°1 tournevis Perforé compatible avec barre Ø 4 mm tournevis Perforé compatible avec barre Ø 5,5 mm tournevis |
| matériau des contacts | Alliage d’argent (Ag/Ni) |
| protection contre les courts-circuits | 10 A fusible à cartouche type gG conforme à EN/IEC 60947-5-1 |
| [Ith] courant thermique conventionnel | 10 A conforme à EN/IEC 60947-5-1 |
| [Ui] tension assignée d’isolement | 600 V (degré de pollution 3) conforme à EN 60947-1 |
| [Uimp] tension assignée de tenue aux chocs | 6 kV conforme à EN 60947-1 |
| [Ie] courant assigné d’emploi | 3 A à 240 V, AC-15, A600 conforme à EN/IEC 60947-5-1 6 A à 120 V, AC-15, A600 conforme à EN/IEC 60947-5-1 0,1 A à 600 V, DC-13, Q600 conforme à EN/IEC 60947-5-1 0,27 A à 250 V, DC-13, Q600 conforme à EN/IEC 60947-5-1 0,55 A à 125 V, DC-13, Q600 conforme à EN/IEC 60947-5-1 1,2 A à 600 V, AC-15, A600 conforme à EN/IEC 60947-5-1 |
| durée de vie électrique | 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 conforme à EN/IEC 60947-5-1 appendix C 1000000 cycle, AC-15, 3 A à 120 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 conforme à EN/IEC 60947-5-1 appendix C 1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 conforme à EN/IEC 60947-5-1 appendix C 1000000 cycle, DC-13, 0,2 A à 110 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 conforme à EN/IEC 60947-5-1 appendix C 1000000 cycle, DC-13, 0,5 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 conforme à EN/IEC 60947-5-1 appendix C |
| fiabilité électrique IEC 60947-5-4 | Λ < 10exp(-6) à 5 V et 1 mA dans environnement sain conforme à EN/IEC 60947-5-4 Λ < 10exp(-8) à 17 V et 5 mA dans environnement sain conforme à EN/IEC 60947-5-4 |
| présentation du produit | Produit complet |
Environnement
| traitement de protection | TH |
|---|---|
| température ambiante pour le stockage | -40…70 °C |
| température de fonctionnement | -40…70 °C |
| classe de protection contre les chocs électriques | Classe I conforme à IEC 60536 |
| degré de protection IP | IP66 conforme à IEC 60529 IP67 IP69 IP69K |
| tenue à l’environnement NEMA | NEMA 13 NEMA 4X |
| degré de protection IK | IK03 conforme à IEC 50102 |
| normes | EN/IEC 60204-1 UL 508 EN/ISO 13850 CSA C22.2 No 14 EN/IEC 60947-5-5 IEC 60364-5-53 EN/IEC 60947-5-1 JIS C8201-5-1 EN/IEC 60947-1 EN/IEC 60947-5-4 JIS C8201-1 |
| certifications du produit | RINA CSA LROS (Lloyds register of shipping) BV GL UL listed DNV |
| tenue aux vibrations | 5 gn (f= 2…500 Hz) conforme à IEC 60068-2-6 |
| tenue aux chocs mécaniques | 30 gn (durée = 18 ms) pour accélération semi-sinusoïdale conforme à IEC 60068-2-27 50 gn (durée = 11 ms) pour accélération semi-sinusoïdale conforme à IEC 60068-2-27 |
Emballage
| Type d’emballage 1 | PCE |
|---|---|
| Nombre d’unités dans l’emballage | 1 |
| Poids de la boîte (livres) | 133 g |
| Hauteur de l’emballage 1 | 4,5 cm |
| Largeur de l’emballage 1 | 5,3 cm |
| Longueur de l’emballage 1 | 8,8 cm |
| Type d’emballage 2 | S02 |
| Nb produits dans l’emballage 2 | 42 |
| Poids de l’emballage 2 | 5,955 kg |
| Hauteur de l’emballage 2 | 15 cm |
| Largeur de l’emballage 2 | 30 cm |
| Longueur de l’emballage 2 | 40 cm |
